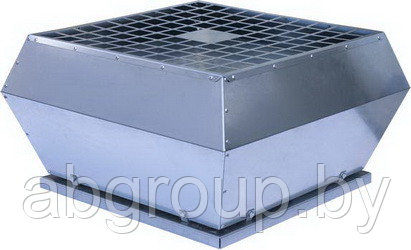

Вентиляторы крышные радиальные ВКРФ
ВКРФ
установка крышных вентиляторов на кровле позволяет экономить полезную площадь здания
защита от попадания осадков в вентиляционный канал
простое управление подачей воздуха с помощью регуляторов скорости
низкий уровень шума
встроенные термоконтакты
простой монтаж
Радиальные крышные вентиляторы предназначены для вытяжной вентиляции помещений.
Конструкция:Вентиляторы крышные ВКРФ представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками загнутыми назад. Корпус выполнен из оцинкованной стали. Вентиляторы ВКРФ имеют вертикальный выброс воздуха.
Двигатель:Вентиляторы ВКРФ оснащены двигателем с внешним ротором. Для тепловой защиты электродвигателя в обмотки встроены термоконтакты.
Монтаж:Вентиляторы монтируются на стакан монтажный типа СТМ.
ВКРФ(1) - 400(2)- 4(3) E/D(4)1 ВКРФ - вентилятор крышный радиальный с факельным выбросом
2 400 - типоразмер
3 4 - количество полюсов
4 Е - однофазное подключение (220В), D - трехфазное подключение (380В)
| Название | Подача воздуха, м3/час | Мощность электродв., Вт | Ток, А | Полное давление, Па | Частота вращения, об/мин | Степень защиты | Уровень шума*, дБ(А) | Питание | Рабочие темпера-туры, Со | Вес, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| ВКРФ-190-2Е | 570 | 60 | 0,26 | 310 | 2500 | IP 44 | 62 | 1Ф~220В | -20...+50 | 7,8 |
| ВКРФ-225-2Е | 1350 | 135 | 0,38 | 510 | 2650 | IP 44 | 69 | 1Ф~220В | -20...+50 | 9,0 |
| ВКРФ-280-2Е | 2000 | 225 | 1,0 | 720 | 2700 | IP 54 | 68 | 1Ф~220В | -20...+50 | 10,0 |
| ВКРФ-310-4Е | 1750 | 105 | 1,0 | 260 | 1400 | IP 54 | 63 | 1Ф~220В | -20...+40 | 11,0 |
| ВКРФ-355-4Е | 2850 | 210 | 1,14 | 400 | 1400 | IP 54 | 68 | 1Ф~220В | -20...+40 | 24,0 |
| ВКРФ-400-4Е | 4050 | 480 | 2,1 | 450 | 1370 | IP 54 | 68 | 1Ф~220В | -20...+40 | 27,0 |
| ВКРФ-450-4Е | 5700 | 640 | 3,1 | 460 | 1290 | IP 54 | 69 | 1Ф~220В | -20...+40 | 40,5 |
| ВКРФ-500-4D | 7800 | 1430 | 5,2 | 600 | 1375 | IP 54 | 75 | 3Ф~380В | -20...+40 | 45,0 |
| ВКРФ-560-4D | 10300 | 1800 | 8,66 | 700 | 1230 | IP 54 | 79 | 3Ф~380В | -20...+40 | 57,5 |
| ВКРФ-630-6D | 12100 | 1310 | 4,85 | 500 | 880 | IP 54 | 72 | 3Ф~380В | -20...+40 | 62,0 |
*Уровень звукового давления на расстоянии 3м, дБ(А)
Аэродинамические характеристики
| Название | А, мм | В, мм | С, мм | D, мм | Е, мм | d, мм | n | d1, мм | n1 |
|---|---|---|---|---|---|---|---|---|---|
| ВКРФ-190 | 335 | 245 | 227 | 372 | 213 | М6 | 4 | М6 | 6 |
| ВКРФ-225 | 335 | 245 | 227 | 372 | 213 | М6 | 4 | М6 | 6 |
| ВКРФ-280 | 438 | 330 | 337 | 562 | 285 | М6 | 4 | М6 | 6 |
| ВКРФ-310 | 438 | 330 | 337 | 562 | 285 | М6 | 4 | М6 | 6 |
| ВКРФ-355 | 595 | 450 | 390 | 722 | 438 | М8 | 4 | М8 | 6 |
| ВКРФ-400 | 595 | 450 | 390 | 722 | 438 | М8 | 4 | М8 | 6 |
| ВКРФ-450 | 700 | 535 | 465 | 730 | 438 | М8 | 4 | М8 | 6 |
| ВКРФ-500 | 700 | 535 | 465 | 730 | 438 | М8 | 4 | М8 | 6 |
| ВКРФ-560 | 925 | 750 | 560 | 1150 | 605 | М8 | 4 | М8 | 8 |
| ВКРФ-630 | 925 | 750 | 560 | 1150 | 605 | М8 | 4 | М8 | 8 |
Конструктивное исполнение
Вентиляторы ВКРФ изготавливаются по ТУ BY 200061970.010-2009.
Условия эксплуатацииВентиляторы крышные ВКРФ предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20 °С и не более максимальной температуры индивидуальной для каждого типоразмера (см. таблицу технические характеристики), содержащих твердые примеси не более 10мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 14150 с температурой окружающей среды до плюс 40°С (защищенных от воздействия атмосферных осадков).
| Основные | |
|---|---|
| Гарантийный срок | 12 мес |
| Тип канала | Круглый |
| Тип промышленного вентилятора по исполнению | Канальный |
| Страна производитель | Беларусь |
| Пользовательские характеристики | |
| Производитель | белтехком |
