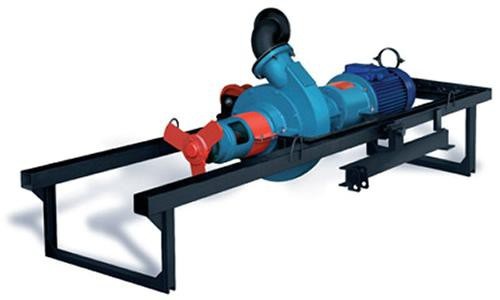

Насос НЖН-200

Насос НЖН-200А-1 - центробежный, одноступенчатый с рабочим колесом полуоткрытого типа, с приводом от электродвигателя. Рабочие органы изготовлены из серого чугуна. Измельчающее устройство - двухступенчатое ножевого типа. Способ перемешивания - механический (винтом). Насос комплектуется лебедкой для поднятия и опускания в приемник. Насос эксплуатируется в стационарном положении (вертикальном или наклонном) после монтажа над приемником. Управление насосом осуществляется с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор увеличиваются на 5-10%. Насос НЖН-200А-1 изготавливается в двух модификациях:

• - стационарное исполнение - на раме, на салазках
• - передвижное, на пневматическом ходу

Насос предназначен для перекачивания:

• гидросмесей (смеси неагрессивной жидкости с водородным показателем рН=6…11 с фекалиями, с песком, шлаком и др.);

• бытовых и промышленных сточных вод, в том числе на сооружениях биологической очистки
  стоков;

• навоза (фекалий) по трубопроводу в прифермские навозохранилища или для перекачки в транспортные средства с одновременным измельчением крупных фракций навоза и перемешиванием в навозоприемнике.

Насос фекальный НЖН-200 предназначен для транспортировки жидкого навоза от навозосборников к навозохранилищам или местам переработки, погрузки его в транспорт. При этом он обеспечивает перемешивание и измельчение волокнистых частиц навозной массы.

Свойства перекачиваемой среды:

1. Плотность гидросмеси до 1200 кг/куб.м.
2. Температура от +5 до +50 С.
3. Содержание твердых частиц не более 14%.
4. Максимальная величина частиц не более 2 мм.

Свойства перекачиваемого навоза:

1. Влажность навоза 86-99 ед (содержание соломистых примесей и кормовых остатков длиной до 20 см и толщиной до 2 см должно составлять не более 10% объема).
2. Размер примесей после измельчения до 15 мм.

Устройство

Насос НЖН-200А – центробежный, одноступенчатый с рабочим колесом полуоткрытого типа, с приводом от электродвигателя. Рабочие органы выполнены из серого чугуна. В комплект устройства входят:

1. Насосная часть;
2. Электродвигатель;
3. Рамы поворотная и подвижная;
4. Шкаф управления;
5. Рукав;
6. Лебедка.

Насос изготавливается в стационарном (на раме, салазках) и передвижном (на пневматическом ходу) вариантах. Он устанавливается над приемником в вертикальном или наклонном положении. Эксплуатация осуществляется одним оператором с пульта управления. Без измельчающих и перемешивающих устройств производительность и напор возрастают на 5-10%.

Технические характеристики НЖН-200А и НЖН-200А-1

1 — рукав
2 — рама поворотная
3 — рама подвижная
4 — опора
5 — насосная часть
6 — ящик управления\
