Башни вентиляционные, вытяжные камины.

Приточные вентиляционные шахты предназначены для приточной вентиляции. Приточные камины работают в системах с минимальной вентиляцией. Зимой. в холодный период, который в нашем регионе составляет 5-6 месяцев. свежий воздух поступает через крышу и равномерно распределяется в горизонтальной плоскости, перемешиваясь с тёплым. Таким образом свежий воздух попадает в зону содержания животных подогретым, что позволяет оптимизировать микроклимат и сэкономить на обогреве.

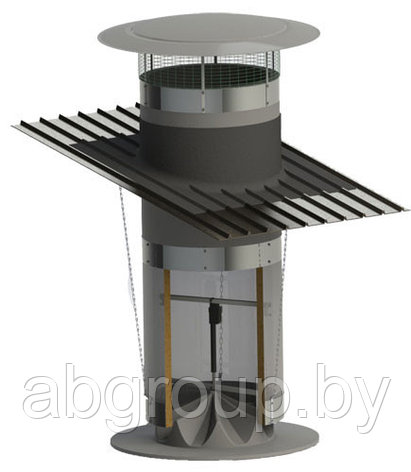

Корпус шахты состоит из пластика, который препятствует механическим повреждениям и пагубному воздействию агрессивной среды и ультрафиалетовых лучей. Слой теплоизоляции изготовлен из пенополиуретана, который препятствует образованию конденсата и обмерзания поверхности шахты. Рассекатель воздуха - двухстворчатый или типа корона, обеспечивает равномерное распределение поступающего воздуха и исключает прямое попадание холодного воздуха в зону содержания. Для регулировки поступления свежего воздуха установлен клапан, который может быть с ручным или электроприводом. Каплезащитный зонт и мембрана предотвращают попадание атмосферных осадков. Так же в комплекте сетка для защиты от птиц. В секции вентилятора шахты может быть  установлен электродвигатель с высокой степенью защиты IP 55 и рабочее колесо или алюминия или высокопрочного пластика. Длинна, диаметр и производительность - любые , по желанию заказчика.

Описание

МАРКИРОВКА

1- БВ: Башня вентиляционная
2- П-приточная
В-вытяжная
ПР- приточная с рециркуляцией
3- Типоразмер
4- Вариант исполнения корпуса (Н- неутепленный, У-
утепленный)
5- Тип двигателя вентилятора
А- электродвигатель серии АИР
R- двигатель с внешним ротором
М- электродвигатель Мультифан
Пс- башня пассивная (без вентилятора)
6- Установленная мощность электродвигателя, Вт
7- Количество полюсов электродвигателя (параметр
напрямую связан частотой вращения вала)
8- Напряжение питания электродвигателя (Е-220В, D-
380В)
9- Тип клапана
24П — клапан с электроприводом плавной регулировки
220В — клапан с электроприводом открыто/закрыто
Г- клапан гравитационный
Р- клапан с ручным управлением

Назначение

Башни вентиляционные предназначены для приточной и вытяжной вентиляции сельскохозяйственных помещений.

Конструкция

Башни изготавливаются из полипропилена, имеют гладкую грязеотталкивающую поверхность, устойчивую к воздействию солнечного света и холода.

Утепленные башни имеют слой утеплителя для предотвращения образования конденсата и ледовых образований на ее стенках.

Условия эксплуатации

Башни вентиляционные предназначены для перемещения невзрывоопасных газовых сред с температурой от -30 С до +40 С, содержащих твердых примесей не более 100 мг/м3, не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69 с температурой окружающей среды до плюс 40 С.

                                                   Характеристики

Пример монтажа

*диаметр отверстия d соответствует диаметру выбранного для монтажа башни анкерного болта.

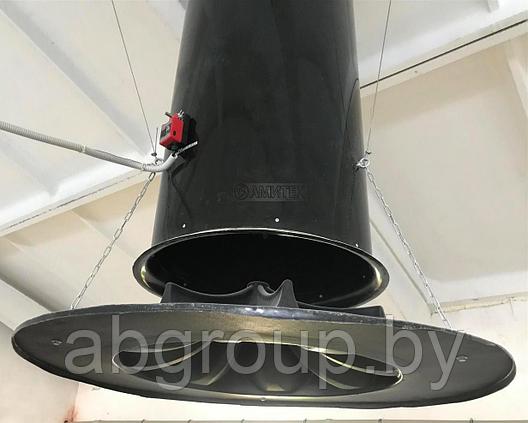

Башни вентиляционные устанавливаются в отверстия определенного диаметра на крыше здания и подвешиваются к потолку с помощью карабинов и цепей. Затем подбирая звенья цепей, осуществляется выравнивание башни строго в вертикальном положении.

На заключительном этапе производится присоединение секции распределителя (для башен БВП и БВПР), подключение электрокабеля к установленному в шахте вентилятору, выполняется герметизация отверстия с помощью гидроизоляционной мастики.

Анерные болты и кровельная мастика в комплект поставки не входят.
