Погружной центробежный фекальный насос ВТН-1

Принцип работы насоса ВТН-1

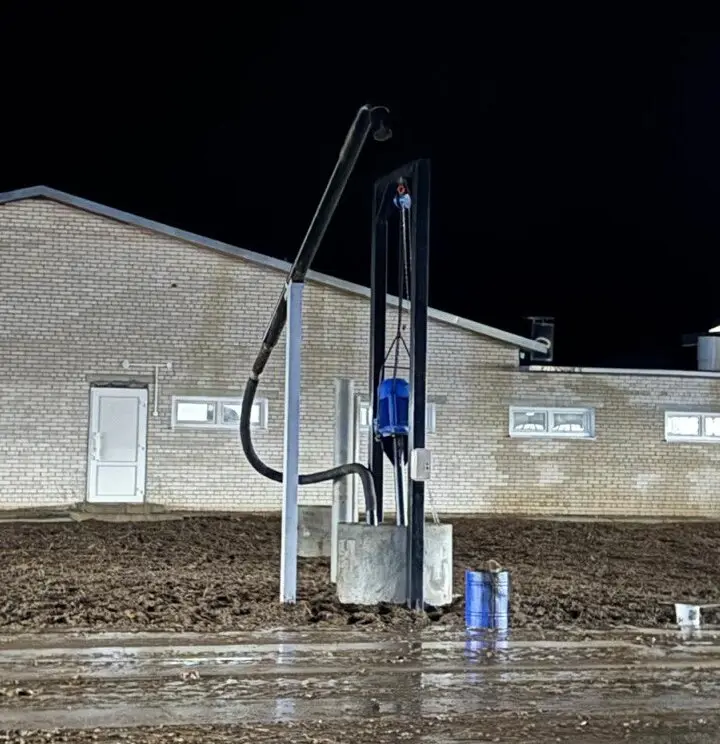

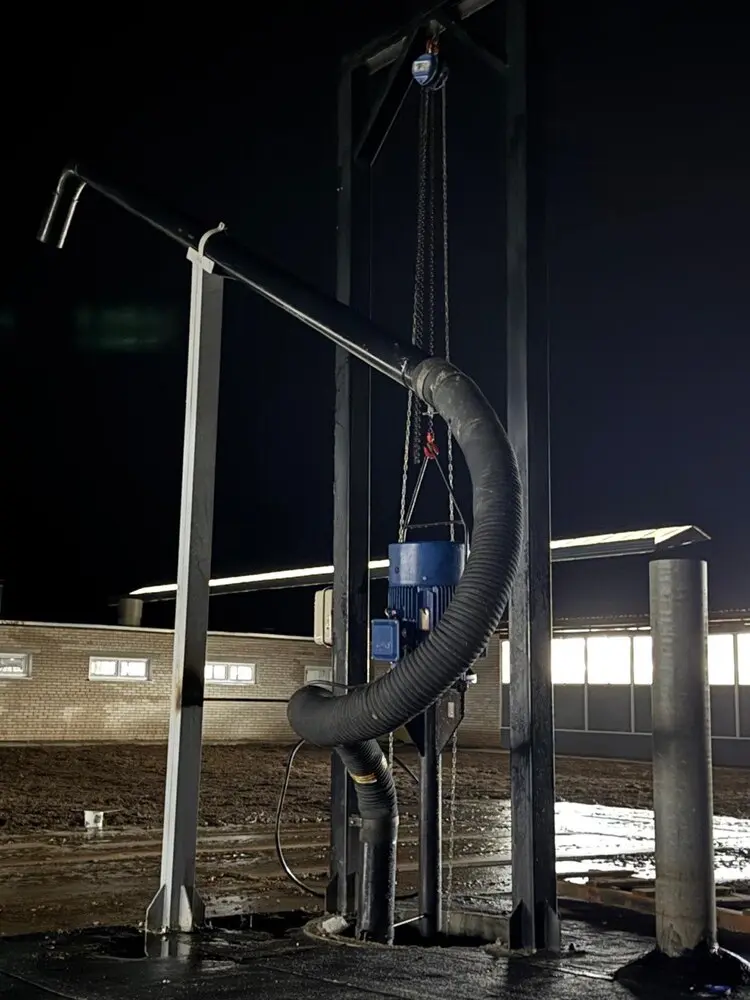

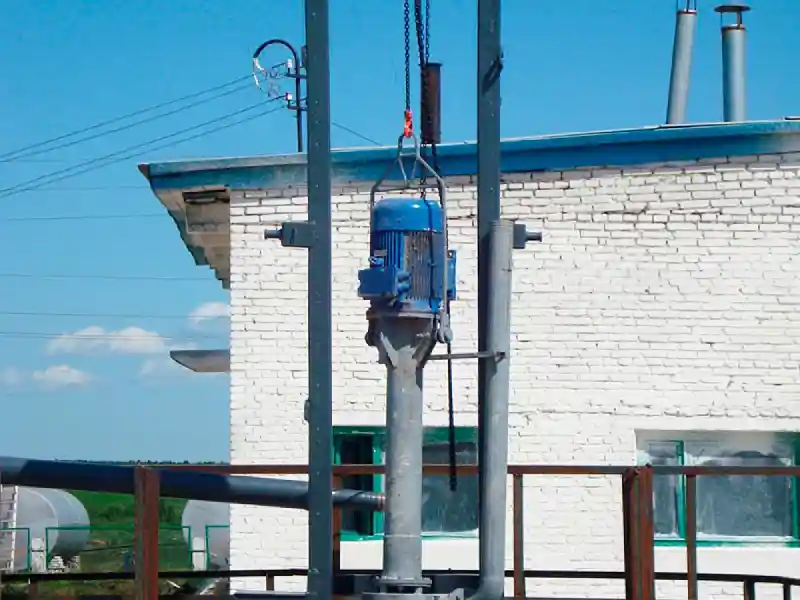

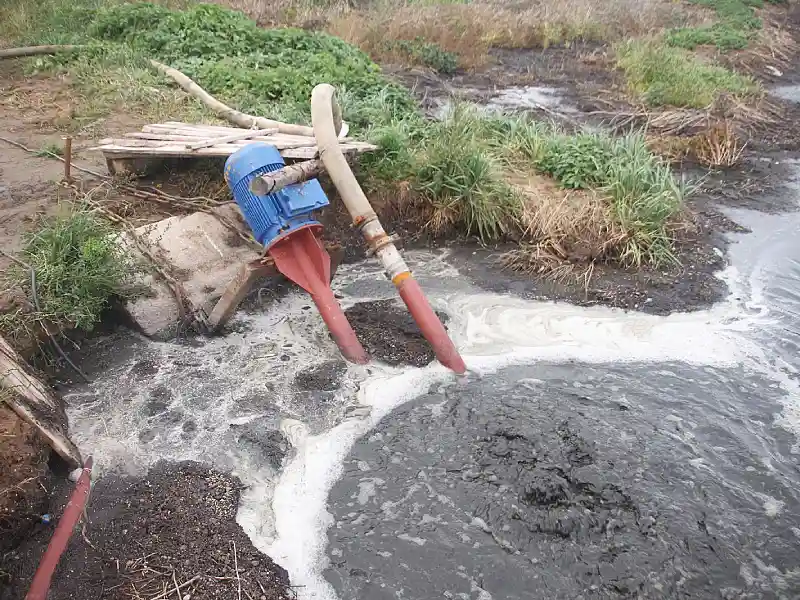

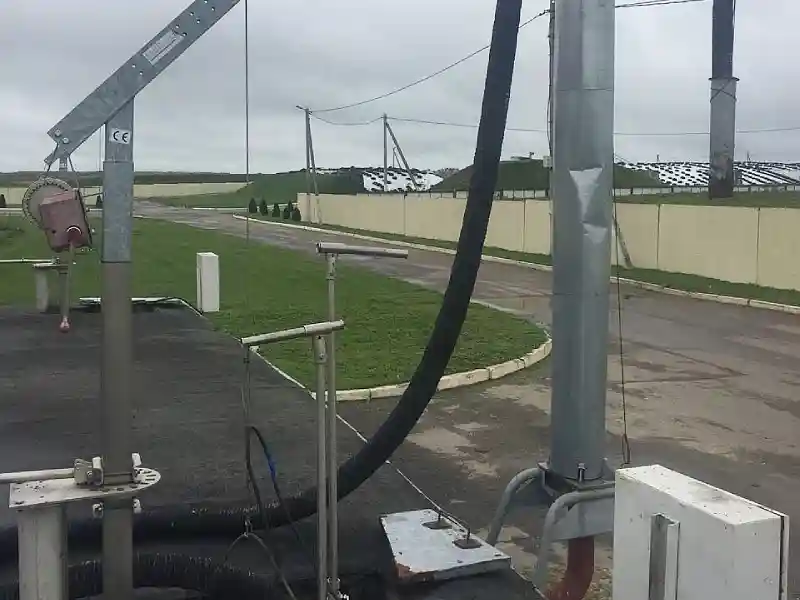

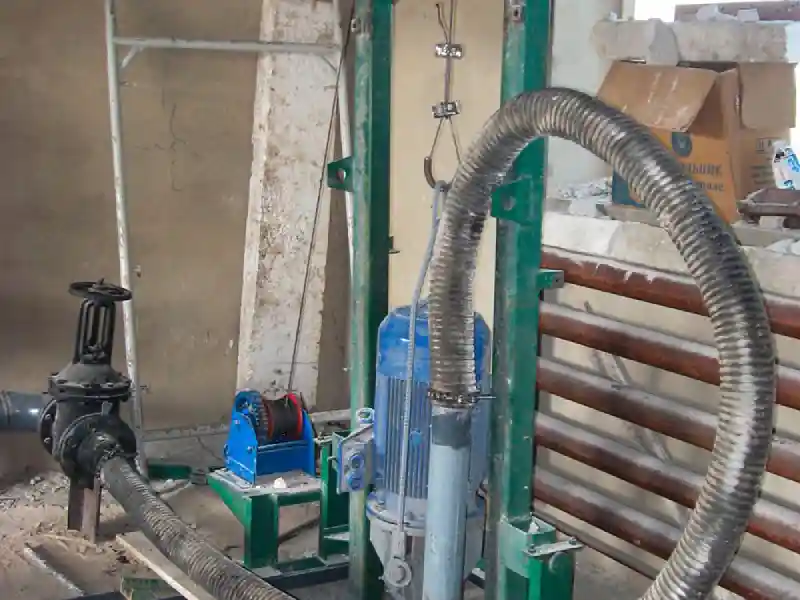

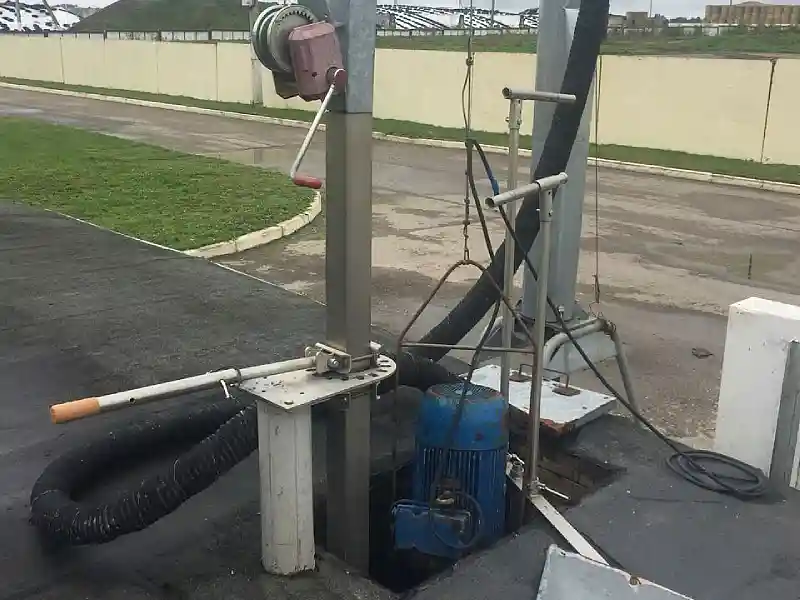

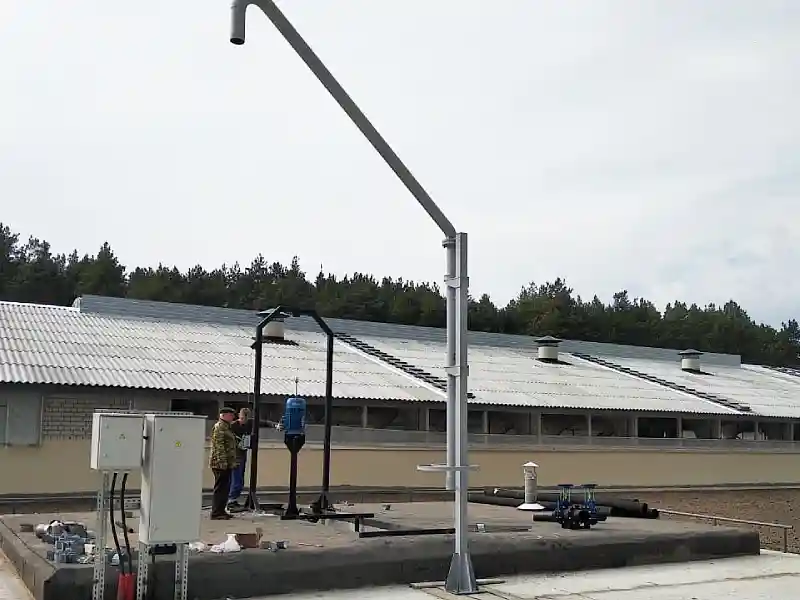

Погружной центробежный насос ВТН-1 применяется для перекачки навоза на животноводческих комплексах и фермах из навозоприемников в транспортные средства, в хранилища и в места для переработки (процессы компостирования, разделения на жидкую и твердую фракции). Насос осуществляет перекачку навозной массы с пониженной влажностью, а также если в её составе присутствуют волокнистые и крупностебельные составляющие (солома, объедки, стебли кукурузы и др.) Структура насоса даёт возможность пользоваться им как и на крупных комплексах, так и на небольших фермах. Работа насоса может производиться как в режиме стационара, с дальностью перекачивания до километра, так и с помощью передвижных агрегатов, оснащённых грузоподъемным устройством весом 0,5 тонны. Кроме того данная модель перемешивает массу в зоне забора в радиусе до 5 м.

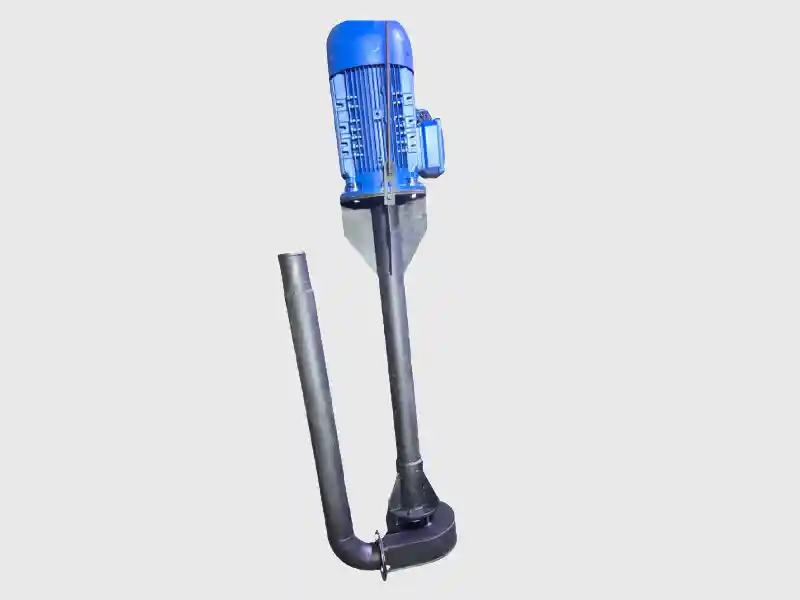

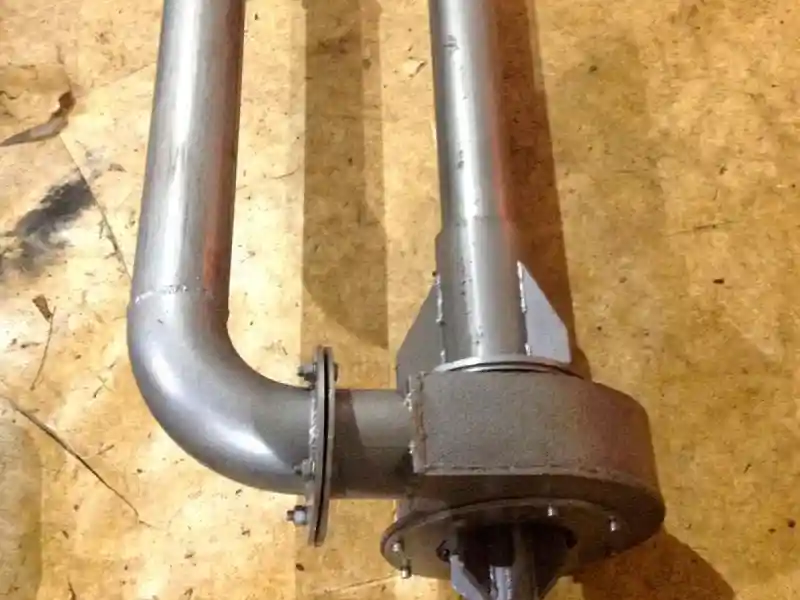

Конструкция насоса выполнена из стали и содержит в себе подвеску, электродвигатель, корпус, улитку, крыльчатку, вал и выходную трубу с патрубком. Снизу корпуса находится вал, нижняя часть которого вращает два шариковых подшипника, один из которых радиально-упорный. В верхней части вала сквозь вторичную муфту происходит соединение с валом электродвигателя. Крыльчатка располагается на конце нижнего вала и ворочается с валом, в результате чего создаётся нужный напор. Дополнительная крыльчатка находится на валу внутри корпуса и обеспечивает принудительную циркуляцию масла в зоне работы подшипников. Входное отверстие улитки включает в себя плоское кольцо, которое работает как неподвижный нож. С помощью этого кольца длинностебельные части растений и волокна накручиваются на выступающие стороны лопаток крыльчатки, ползут вверх по её конусной части до неподвижного кольцевого ножа и обрезаются вращающимися лопастями крыльчатки. На выходной части улитки находится труба с патрубком, предназначенный под напорный рукав с внутренним диаметром от 100 мм.

При эксплуатации насоса ВТН-1 не нужно приобретать миксер для перемешивания навоза.  Система не нуждается в оборудовании для складирования навозных стоков, в результате чего экономятся средства на содержание, перегон навозных масс и освобождаются земельные площади под другие хозяйственные нужды.
