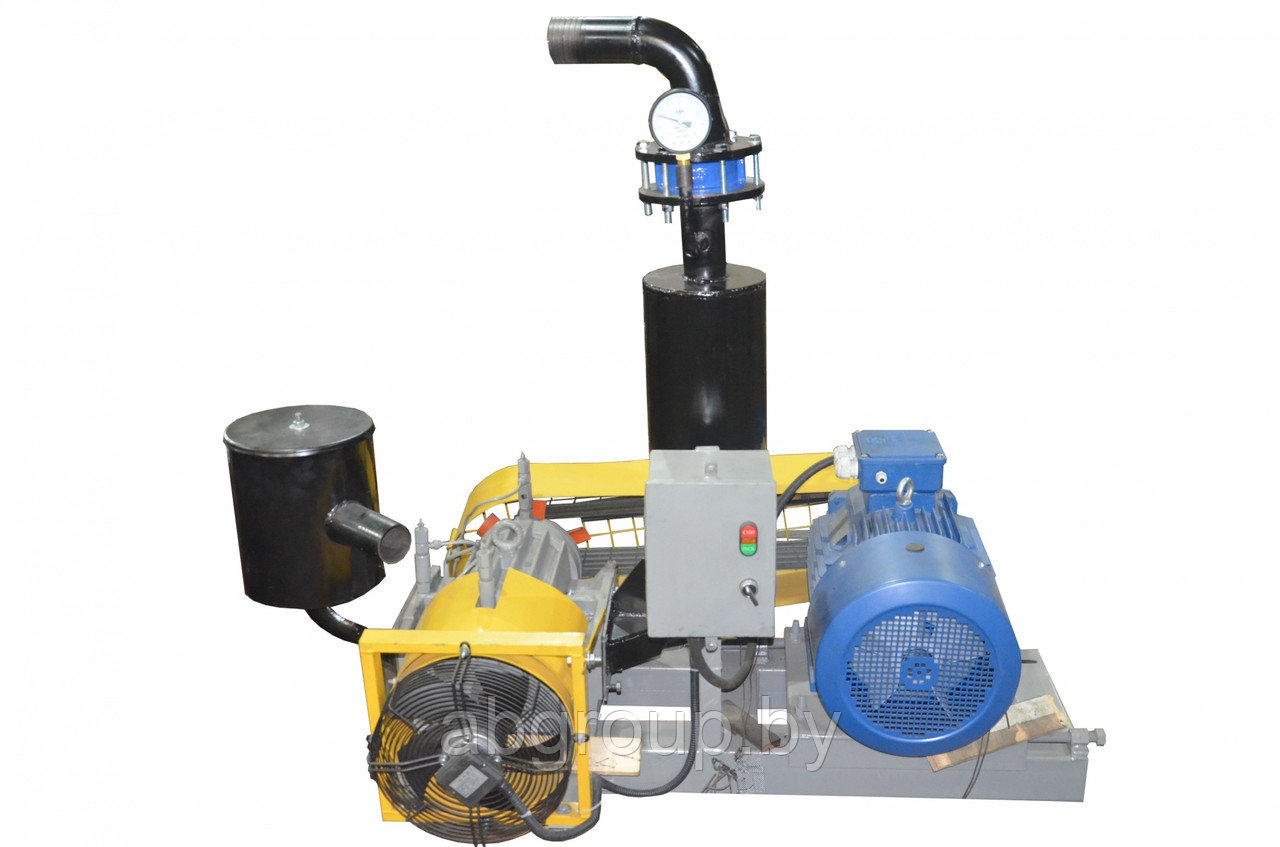

СТАНЦИЯ КС-1 НА БАЗЕ КОМПРЕССОРА ВР-8/3-8П С ЭЛЕКТРОПРИВОДОМ С ПРИНУДИТЕЛЬНЫМ ОХЛАЖДЕНИЕМ

Технические характеристики:

 тип компрессора: роторный;

 производительность: 8 куб.м/мин;

 потребляемая мощность: 22 кВт;

 рабочее давление: до 1.7 атм;

 время безостановочной работы: 2 часа;

 климатическое исполнение: от -35 до +40 °С

 габаритные размеры муфтовой КС: 1460х1033х1550;

 габаритные размеры клиноременной КС: 1530х720х1550;

 вес в сборе: 490 кг;

 напряжение: 380 В;

 уровень шума: не более 80 дБ;

 принцип работы: нагнетательный/прерывный.

Комплект поставки:

 компрессор ВР-8/3-8П;

 воздушный фильтр;

 обратный клапан;

 масловлагоотделитель;

 электродвигатель 22 кВт;

 рама стальная;

 магнитный пускатель;

 предохранительный клапан;

 манометр;

 высокотемпературные подшипники;

 система принудительного охлаждения.

Компрессорная станция КС-1 на базе компрессора ВР-8/3 с приводом от электродвигателя, предназначена для производства сжатого и очищенного от влаги и масла воздуха в объеме 8 куб.м/мин. Она применяются в различных производствах, где необходим сжатый воздух под давлением до 0,3 МПа, а так же для аэрации сыпучих материалов и транспортировки их на различные расстояния и высоту (мел, тальк, цемент, сера, гранулы, мука, комбикорма и т.д.).

Электрическая компрессорная станции КС-1 устанавливаются на спецавтотранспорт (муковозы, цементовозы), а также стационарно в помещениях или под навес.

Состав электрической компрессорной станции КС-1

Компрессорная станция КС-1 состоит из компрессора ВР-8/3, который с агрегатирован с электродвигателем АИР-180S4 мощностью 22 кВт, на общей раме. Крутящий момент на компрессор передается посредством прямого соединения валов через муфту с числом оборотов 1480 об/мин. или через клиноременную передачу – 1750 об/мин. Электродвигатель запитан через пускатель мощностью 65 А, смонтированный в металлическом корпусе с подключенным кабелем КГ 3×10+1×6. Компрессор оснащен масловлагоотделителем (ВМО) для предотвращения попадания масла и воды в подаваемый сжатый воздух. На ВМО смонтирован обратный клапан, предохранительный клапан на 0,3 МПа, манометр и выходной патрубок диаметром 80 мм.

1 – компрессор ВР-8/3;
2 – электродвигатель АИР-180S4 (22 кВт);
3 – влагомаслоотделитель;
4 – фильтр;
5 – обратный клапан;
6 – манометр;
7 – предохранительный клапан;
8 – выходной патрубок диаметром 80 мм;
9 – муфтовое соединение или шкив.

Схема соединения электродвигателя с компрессором

— Муфтовая передача:

1. Электродвигатель;
2. Муфтовая передача;
3. Компрессор;
4. Фильтр;
5. Масловлагоотделитель.

— Клиноременная передача:

1. Электродвигатель;
2. Клиноременная передача;
3. Компрессор;
4. Фильтр;
5. Масловлагоотделитель;
6. Натяжное устройство.
