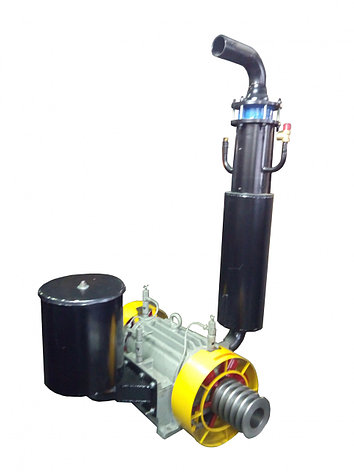

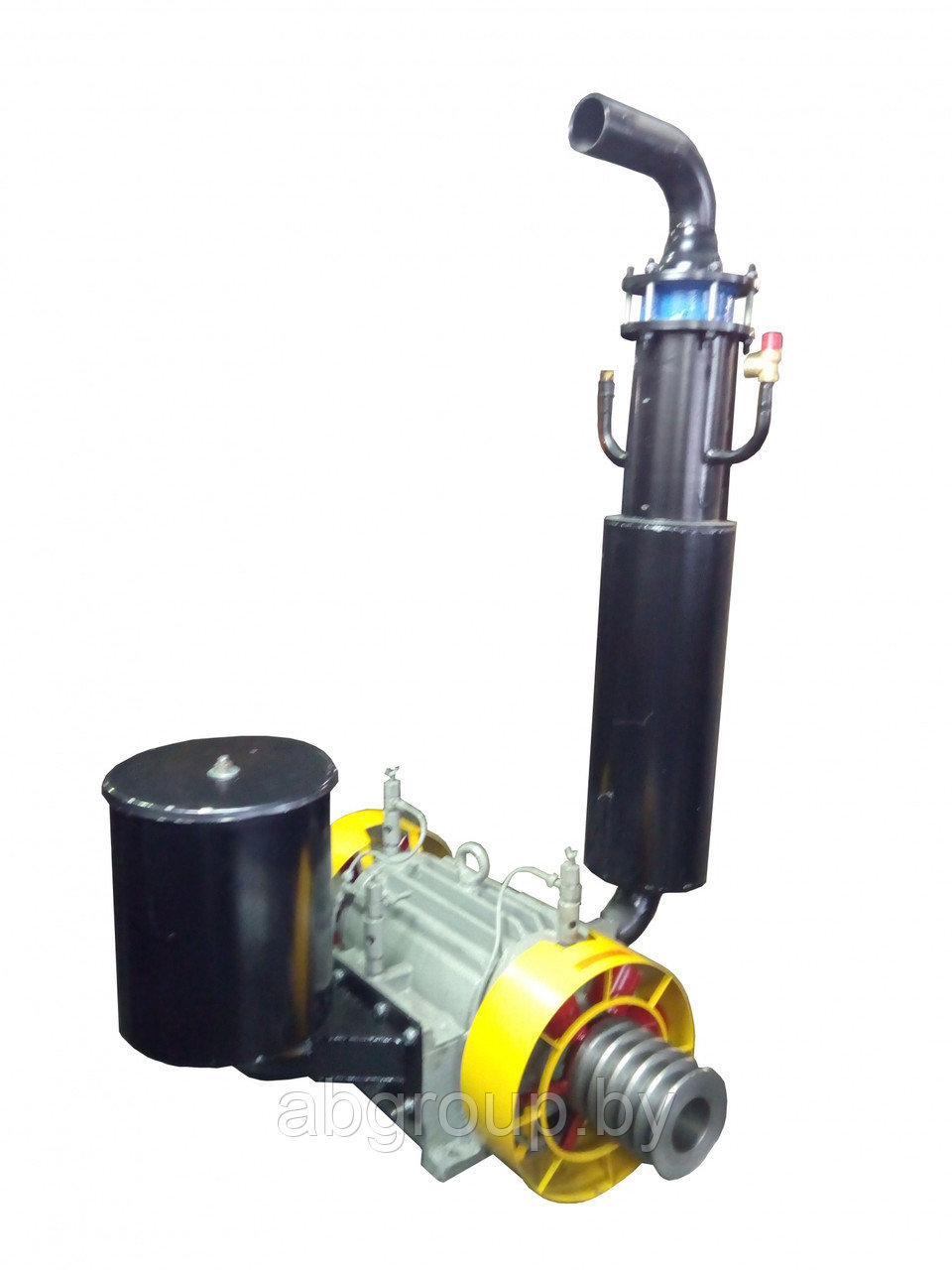

КОМПРЕССОР РОТОРНЫЙ ВР-8/3-8П (КОМПЛЕКТАЦИЯ 4)

Технические характеристики:

 тип компрессора: роторный загрузка/выгрузка;

 производительность: 8 куб.м/мин;

 потребляемая мощность: 22 кВт;

 рабочее давление: до 3 кг/кв.см;

 климатическое исполнение: от -35 до +40 °С

 габаритные размеры (ДхШхВ), мм: 710х760х670;

 вес в сборе: 170 кг.

 принцип работы: прерывный.

 вращение: правое/левое.

Комплект поставки:

 компрессор ВР-8/3-8П;

 шкив;

 крыльчатка с ограждением с двух сторон;

 влагомаслоотделитель.

Компрессор ВР-8/3 роторно-пластинчатый одноступенчатый, предназначен для производства сжатого фильтрованного воздуха в объеме 8 куб.м/мин. с подъемом давления до 0,2 МПа. При испытании компрессор проверяется на давление 0,3 МПа. Изготавливается правого и левого вращения. При установке вакуумного клапана на фильтр, компрессор ВР-8/3 используется в качестве вакуум-насоса, в котором достигается и калибруется разряжение равное 4,6 м водяного столба. Рабочая температура компрессора 90-160°С. Охлаждение компрессора происходит за счет обдува воздухом от крыльчатки, установленной на шкиве. Недостатки характерные для моделей компрессоров ВР-8/2.2 и ВР-8/2.5 в модели ВР-8/3 были устранены.

Принцип работы:

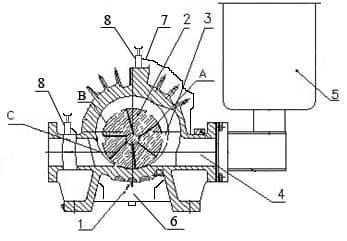

Рис. Устройство компрессора ВР-8/3:
1 – корпус; 2 – ротор с пазами; 3 – пластины; 4 – всасывающий патрубок; 5 – фильтр;
6 – масляная ванна; 7 – трубопроводы масла и штуцера; 8 – масленки.

Внутри корпуса (1) расположен ротор (2) с пазами, в которые помещены пластины (3). Ось вращения ротора смещена относительно оси корпуса. При вращения ротора пластины (за счет центробежных сил), перемещаясь в пазах и прижимаясь к корпусу, создают воздушные камеры переменного объема. Воздух поступает в роторный компрессор через воздушный фильтр (5), всасывающий патрубок (4), захватывается и отсекается пластинами в зоне всасывания (А). Далее происходит сжатие воздуха в зоне сжатия (В) и выброс воздуха через напорный патрубок (С). Для уменьшения трения между внутренней поверхностью корпуса и пластинами, в зону всасывания (А) подается масло К-19 (компрессорное) через капельные масленки (дозаторы). Главная рабочая часть компрессора пластины, как раз от них зависит производительность компрессора и стабильное давление. Размещение масла во внутренней поверхности компрессора позволяет подавать его под пластины разогретым с высоким коэффициентом смазывания и высоким коэффициентом скольжения пластин.

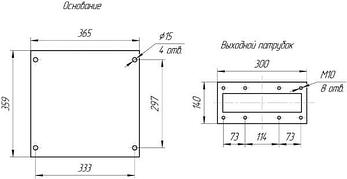

Рис. Присоединительные размеры компрессора ВР-8

В компрессоре для перекачки цемента используются пластины из особого сплава с высокими прочностными характеристиками и высоким коэффициентом скольжения. Подшипники ротора смазываются через капельные масленки (дозаторы) маслом КС-19 (зимой необходима замена масла на КС-12). Охлаждение компрессора воздушное. Вентилятор установлен на шкив компрессора.

Компрессор устанавливается на муковозах, цементовозах, золовозах, разбрасывателях удобрений, а так же стационарно в помещениях или под навес. В качестве вакуум-насоса на жидконаливные цистерны.
