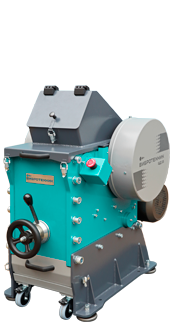

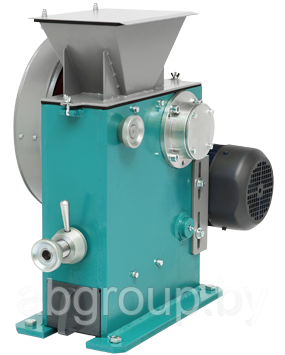

Дробилки щековые ЩД-6,ЩД-6М,ЩД-10,ЩД-10М,ЩД-15.
ДРОБИЛКИ ЩЕКОВЫЕ
Дробилки щековые предназначены для дробления хрупких сыпучих материалов различной прочности и твердости. В дробилках щековых разрушение частиц материала происходит за счет деформаций сжатия и сдвига между подвижной и неподвижной щеками. Крупность продукта дробления определяется зазором между щеками в нижней части (разгрузочной щелью) и физическими свойствами материала.
ХАРАКТЕРИСТИКИ | ЩД 6 | ЩД 6М | ЩД 10 | ЩД 10М | ЩД 15 |
---|---|---|---|---|---|
Технологические параметры | |||||
Средний размер частиц продукта дробления при минимальном зазоре между щеками, мм | 0,5-1,0 | 0,7-1,5 | 0,5-0,8 | ||
Размер частиц продукта дробления при минимальном зазоре между щекам, мм | 90%<2,0 | 90%<2,5 | 90%<1,0 | ||
Крупность исходного материала, мм, не более* | 50 | 70 | 110 | ||
Твердость исходного материала, не более | 8 ед. по Моосу** | 7 ед. по Моосу | |||
Производительность, кг/ч* |
25-400 | 50-800 | 50-1500 | ||
Технические параметры | |||||
Размеры загрузочного окна бункера, мм | 160х250 | 70х135 | 265х365 | 90х210 | 160х245 |
Размер загрузочного окна зоны дробления, мм | 60х100 | 100х200 | 150х250 | ||
Диапазон регулировки зазора между щеками, мм | 2-15 | 2,5-35 | 1-40 | ||
Напряжение питания, 50 Гц, В |
380 | ||||
Мощность электродвигателя, кВт | 1,1 | 2,2 | 5,5 | ||
Полный/полезный объем приемной емкости дробилки, л | 2,1/1,4 | 2,4/1,6 | - | 17/11 | |
Полный/полезный объем емкости опорной тумбы, л |
10/6,5 | 24/16 | - | ||
Габаритные размеры, мм (Длина х Ширина х Высота/ Высота с опорной тумбой) | 640х340х600/ 1090 | 645х340х610/ 1100 | 740х475х630/ 1105 | 710х490х620/ 1090 | 1000х570х960/1000х570х985 |
Масса/ Масса на опорной тумбе и с Пультом управления, кг | 130/165 | 140/175 | 275/ 320 | 285/ 330 | 520/ - |
Материал щек - чугун/ сталь/ карбид вольфрама | ЧХ16М2/ 110Г13Л/ WC | ЧХ16М2/20Х13/- | |||
Твердость щек - чугун/ сталь/ карбид вольфрама | 52-55/ 31-32 HRС/ 1180-1280 HV | 52-55/ 31-32 HRС/- | |||
Материал броней - инструментальная сталь | 65Г | ||||
Твердость броней, HRc | 31-32 | ||||
Модель пульта управления | МПУ3-02 | МПУ3-04 | МПУ3-12 |
*Зависит от физических свойств материала и величины зазора между щеками.
**При условии установки щек из карбида вольфрама.
ОСОБЕННОСТИ
Эффективность дробления - сложный характер движения щеки (в верхней части зоны дробления - преимущественно горизонтальные колебания; в нижней - вертикальные) обеспечивает высокую степень дробления и эффективную разгрузку продукта дробления.
Высокий ресурс - защита стенок корпуса в зоне дробления футеровочными бронями из износостойкой стали; взаимозаменяемость подвижной и неподвижной щек.
Основные атрибуты | |
---|---|
Производитель | Вибротехник |
Страна производитель | Россия |
- Цена: от 22 000 руб.
- Под заказ
- Оптом и в розницу

от 22 000 руб.
