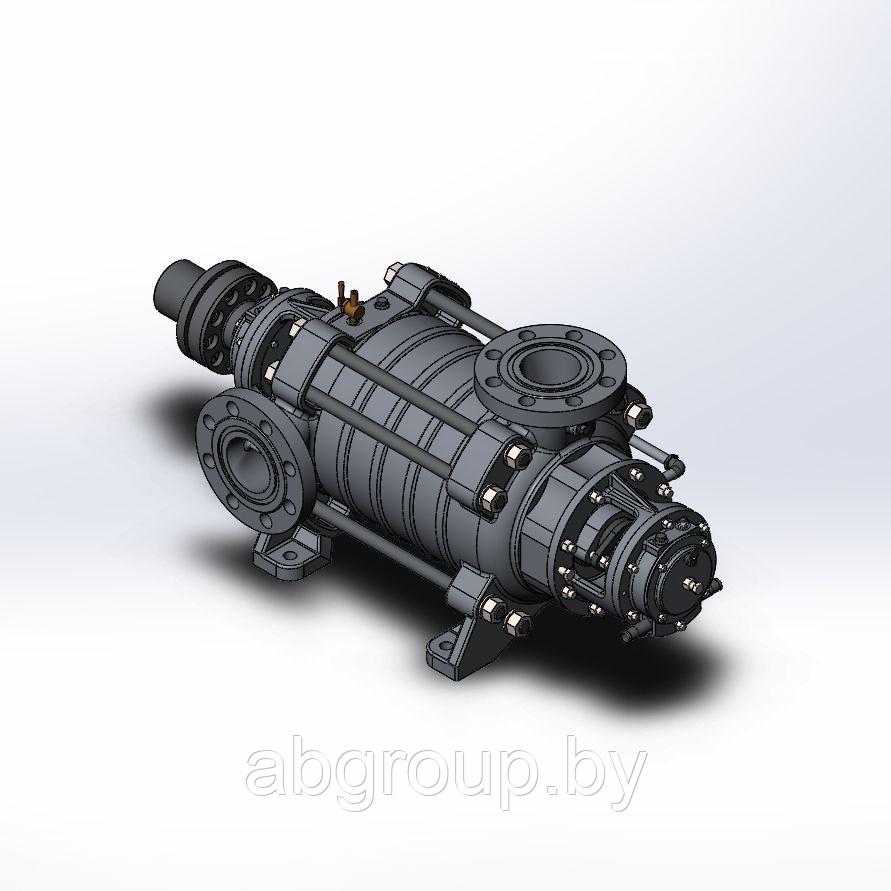

ЦЕНТРОБЕЖНЫЕ НАСОСЫ - 400-120…660 ЦНС(Т), ЦНСГ(Т), ЦНСН(Т), ЦНСМ(Т), ЦНСК(Т)
Насосы центробежные многоступенчатые секционные
ЦНС 400-120... 660, ЦНСК 400-120... 660,
ЦНСН 400-120... 660
и электронасосные агрегаты на их основе
Технические характеристики ЦНС 400-120…660
Параметры насосов (на воде плотностью 997 кг/м3 при частоте вращения 1500 об/мин)
|
Обозначение типоразмеров насосов |
Подача, м3/с (м3/ч) |
Напор, м |
Частота вращения, с-1 (об/мин) |
Допускаемый кавитационный запас, м, не более |
Мощность потребляемая, кВт, не более |
|---|---|---|---|---|---|
|
ЦНС 400-120 ЦНС 400-180 ЦНС 400-240 ЦНС 400-300 ЦНС 400-360 ЦНС 400-420 ЦНС 400-480 ЦНС 400-540 ЦНС 400-600 ЦНС 400-660 |
0,11 (400) |
120 180 240 300 360 420 480 540 600 660 |
24,58 (1500) |
5 |
179 268 356 442 530 624 713 802 891 980 |
Характеристики
|
№ п/п |
Параметры |
Конструктивная сборка |
|||
|---|---|---|---|---|---|
|
исполнение 1 |
исполнение 2 |
исполнение 3 |
исполнение 4 |
||
|
1 |
Подача, м3/с (м3/ч) |
315 |
360 |
400 |
315 |
|
2 |
Напор, м |
120…660 |
120…660 |
120…660 |
120…770 |
|
3 |
Мощность, кВт |
140…765 |
159…847 |
179…985 |
162…893 |
|
4 |
Частота вращения, с-1 (об/мин) |
24,6 (1475) |
24,6 (1475) |
24,6 (1475) |
24,6 (1475) |
|
5 |
Допускаемый кавитационный запас, м, не более, м |
6 |
5 |
5 |
6 |
|
6 |
Установленный ресурс до капитального ремонта, ч, не менее |
12000 |
|||
|
7 |
Подпор на входе, м |
5…60 |
|||
|
8 |
Гарантийный срок эксплуатации, мес |
18 |
|||
Примечания:
Параметры насосов ЦНСК 400-120…660, ЦНСН 400-120…660 идентичны параметрам насосов ЦНС 400-120…660.
Допускаемый кавитационный запас приведен к оси насоса в номинальном режиме при перекачивании воды температурой 25°С и барометрическом давлении 0,1 МПа (760 мм.рт.ст.).
Предельные отклонения значений величин напора +5%, -3% от указанных в таблице.
При эксплуатации допускается снижение напора насоса на 10 % от величин, указанных в паспорте
Характеристики насосов (на воде плотностью 997 кг/м3 при частоте вращения 1500 об/мин)
Примечание:
Характеристики насосов НЦСК 400-120…660, НЦСН 400-120…660 идентичны характеристикам насосов НЦС 400-120…660.
АГРЕГАТЫ
|
|
|---|
|
Тип агрегата |
Тип эл. двиг-ля |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
B |
B1 |
B2 |
B3 |
H |
H1 |
Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
ЦНСА 400-120 |
ВАО2-450-200-4 |
3042 |
1660 |
2336 |
525 |
0 |
630 |
200 |
235 |
550 |
885 |
750 |
900 |
1325 |
450 |
3745 |
|
ЦНСА 400-180 |
ВАО2-450-315-4 |
3157 |
1660 |
2456 |
525 |
600 |
710 |
300 |
235 |
550 |
885 |
750 |
900 |
1325 |
450 |
4558 |
|
ЦНСА 400-240 |
ВАО2-450-400-4 |
3277 |
1660 |
2576 |
525 |
660 |
800 |
350 |
235 |
550 |
885 |
750 |
900 |
1325 |
450 |
5191 |
|
ЦНСА 400-300 |
ВАО2-560-500-4 |
3482 |
1745 |
2696 |
525 |
720 |
630 |
400 |
235 |
605 |
960 |
950 |
1130 |
1490 |
560 |
5673 |
|
ЦНСА 400-360 |
ВАО2-560-630-4 |
3602 |
1745 |
2816 |
560 |
780 |
710 |
450 |
235 |
605 |
960 |
950 |
1130 |
1490 |
560 |
6286 |
|
ЦНСА 400-420 |
ВАО2-560-800-4 |
3837 |
1980 |
2936 |
560 |
840 |
800 |
500 |
235 |
650 |
950 |
950 |
1130 |
1535 |
560 |
7248 |
|
ЦНСА 400-480 |
ВАО2-560-800-4 |
3957 |
1980 |
3056 |
560 |
900 |
800 |
550 |
235 |
650 |
950 |
950 |
1130 |
1535 |
560 |
7461 |
|
ЦНСА 400-540 |
ВАО2-560-1000-4 |
4197 |
1980 |
3176 |
560 |
960 |
900 |
600 |
235 |
650 |
950 |
950 |
1130 |
1535 |
560 |
8709 |
|
ЦНСА 400-600 |
ВАО2-560-1000-4 |
4317 |
1980 |
3296 |
560 |
1020 |
900 |
650 |
235 |
650 |
950 |
950 |
1130 |
1535 |
560 |
8922 |
|
ЦНСА 400-660 |
ВАО2-630-1250-4 |
4657 |
2200 |
3416 |
700 |
1080 |
1000 |
700 |
235 |
725 |
1000 |
1250 |
1440 |
1680 |
630 |
10100 |
Примечание:
Габаритные и присоединительные размеры насосов ЦНСК 400-120…660, ЦНСН 400-120…660 идентичны соответствующим размерам насосов ЦНС 400-120…660.
