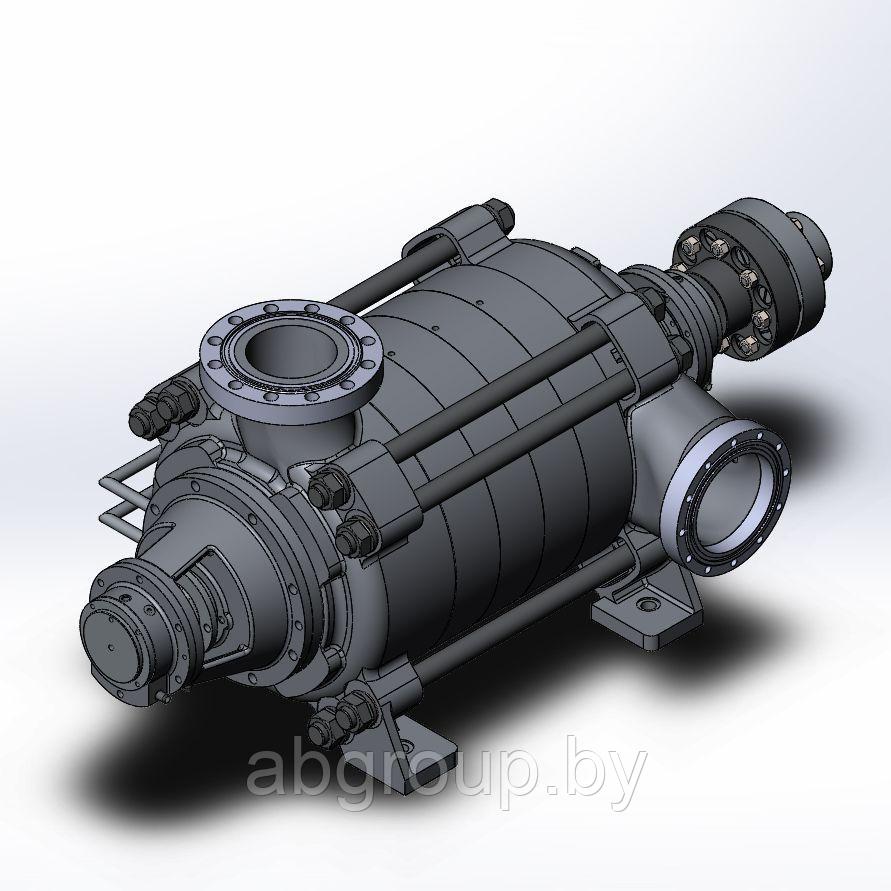

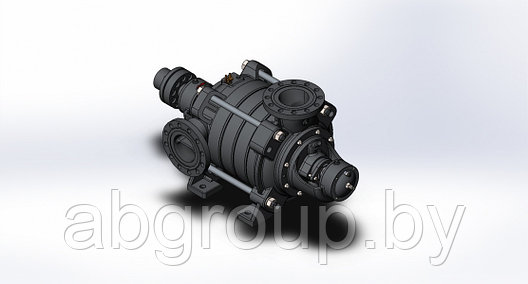

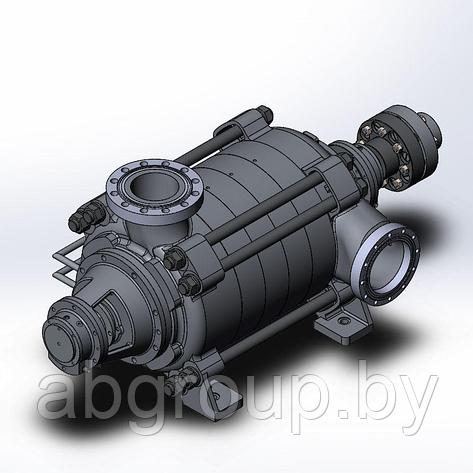

ЦЕНТРОБЕЖНЫЕ НАСОСЫ ЦНС - 60-50... 250 ЦНС (Т),ЦНСН (Т),ЦНСК (Т)
Характеристики:
Насосы ЦНС 60-50...250 при номинальной производительности 60 м3/час имеют диапазон давлений на выходе (напор) от 50 м. вод. ст. до 250 м. вод. ст. КПД насосов данной группы составляет 64%. Допускаемый кавитационный запас насосов типа ЦНС 60-66...330 — не более 3 метров. Для насосов ЦНС 60-50...250 давление на входе в насос должно быть не более 0,3 МПа (3 кг/см2) включительно. Для насосов ЦНСН 60-50...250, осуществляющих перекачивание нефти, давление на входе должно быть 5(0,05) - 60(0,6), м(МПа).
| Марка | Подача, м3/ч | Напор, м | Частота вращения, об/мин |
Мощность, потребляемая насосом, кВт |
КПД насоса, %, не менее |
Допускаемый |
|---|---|---|---|---|---|---|
| Насос ЦНС 60-50 | 60 | 50 | 1475 | 12,8 | 64 | 3* |
| Насос ЦНСНт 60-50 | ||||||
| Насос ЦНС 60-75 | 75 | 19,2 | ||||
| Насос ЦНСНт 60-75 | ||||||
| Насос ЦНС 60-100 | 100 | 25,5 | ||||
| Насос ЦНСНт 60-100 | ||||||
| Насос ЦНС 60-125 | 125 | 31,9 | ||||
| Насос ЦНСНт 60-125 | ||||||
| Насос ЦНС 60-150 | 150 | 38,3 | ||||
| Насос ЦНСНт 60-150 | ||||||
| Насос ЦНС 60-175 | 175 | 44,7 | ||||
| Насос ЦНСНт 60-175 | ||||||
| Насос ЦНС 60-200 | 200 | 51 | ||||
| Насос ЦНСНт 60-200 | ||||||
| Насос ЦНС 60-225 | 225 | 57,4 | ||||
| Насос ЦНСНт 60-225 | ||||||
| Насос ЦНС 60-250 | 250 | 63,8 | ||||
| Насос ЦНСНт 60-250 |
На схеме представлены рабочие характеристики насосов ЦНС 60-50…250 и ЦНСНт 60-50…250испытанных на воде плотностью 997кг/м3 при частоте вращения 1475 оборотов в минуту и частоте тока 50Гц.
Габаритные размеры насосов ЦНС 60-50... 250 и насосов для нефти ЦНСН 60-50...250 соответствуют значениям, представленным на схеме и в таблице.
| Марка | ЦНС 60-50 | ЦНС 60-75 | ЦНС 60-100 | ЦНС 60-125 | ЦНС 60-150 | ЦНС 60-175 | ЦНС 60-200 | ЦНС 60-225 | ЦНС 60-250 |
|---|---|---|---|---|---|---|---|---|---|
| ЦНСН 60-50 | ЦНСН 60-75 | ЦНСН 60-100 | ЦНСН 60-125 | ЦНСН 60-150 | ЦНСН 60-175 | ЦНСН 60-200 | ЦНСН 60-225 | ЦНСН 60-250 | |
| L1 | 245 | 340 | 435 | 530 | 625 | 720 | 815 | 910 | 1005 |
| L2 | 165 | 260 | 355 | 450 | 545 | 640 | 735 | 830 | 925 |
| L3 | 1100 | 1195 | 1290 | 1385 | 1480 | 1575 | 1670 | 1765 | 1860 |
| Масса, кг | 459 | 517 | 575 | 633 | 691 | 749 | 807 | 865 | 923 |
АГРЕГАТЫ
ЦНСА 60-50…250*
| Марка
|
Мощность, кВт | Напряжение, В | L | B | H1 | H2 | Масса, кг |
|---|---|---|---|---|---|---|---|
| ЦНСА 60-50 | 18,5 | 380/660 | 1863 | 200 | 655 | 905 | 870 |
| ЦНСА 60-75 | 22 | 380/660 | 2060 | 225 | 695 | 945 | 992 |
|
ЦНСА 60-100 |
30 | 380/660 | 2203 | 225 | 695 | 945 | 1106 |
|
ЦНСА 60-125 |
45 | 380/660 | 2425 | 275 | 880 | 940 | 1230 |
|
ЦНСА 60-150 |
55 | 380/660 | 2535 | 275 | 885 | 965 | 1374 |
|
ЦНСА 60-175 |
55 | 380/660 | 2640 | 275 | 885 | 965 | 1440 |
|
ЦНСА 60-200 |
90 | 380/660 | 2768 | 500 | 870 | 910 | 1670 |
|
ЦНСА 60-225 |
75 | 380/660 | 2815 | 460 | 880 | 1050 | 1790 |
|
ЦНСА 60-250 |
75 | 380/660 | 2908 | 293 | 870 | 910 | 1731 |
ЦНСА 60-50…250
| Марка | Мощность, кВт | Напряжение, В | L | B | H | H | Масса, кг |
|---|---|---|---|---|---|---|---|
|
ЦНСНтА 60-50 |
22 | 380/660 | 1810 | 210 | 900 | 916 | 824 |
|
ЦНСНтА 60-75 |
37 | 380/660 | 2210 | 310 | 876 | 946 | 1090 |
|
ЦНСНтА 60-100 |
45 | 380/660 | 2215 | 315 | 875 | 905 | 1078 |
|
ЦНСНтА 60-125 |
75 | 380/660 | 2435 | 310 | 870 | 910 | 1440 |
|
ЦНСНтА 60-150 |
75 | 380/660 | 2530 | 500 | 870 | 1070 | 1610 |
|
ЦНСНтА 60-175 |
90 | 380/660 | 2625 | 460 | 880 | 1070 | 1622 |
|
ЦНСНтА 60-200 |
90 | 380/660 | 2720 | 460 | 880 | 1070 | 1680 |
|
ЦНСНтА 60-225 |
110 | 380/660 | 2845 | 500 | 880 | 1050 | 1790 |
|
ЦНСНтА 60-250 |
110 | 380/660 | 2940 | 445 | 880 | 1046 | 1950 |
| Основные | |
|---|---|
| Производитель | Ясногорский машиностроительный завод |
| Страна производитель | Россия |
- Цена: от 5 234 руб.
- Под заказ
- Оптом и в розницу
Отправка с 01 октября 2024от 5 234 руб.
