ЦЕНТРОБЕЖНЫЕ НАСОСЫ - 13,38,60 ЦНС(Т), ЦНСГ(Т), ЦНСН(Т), ЦНСМ(Т), ЦНСК(Т), фото 2

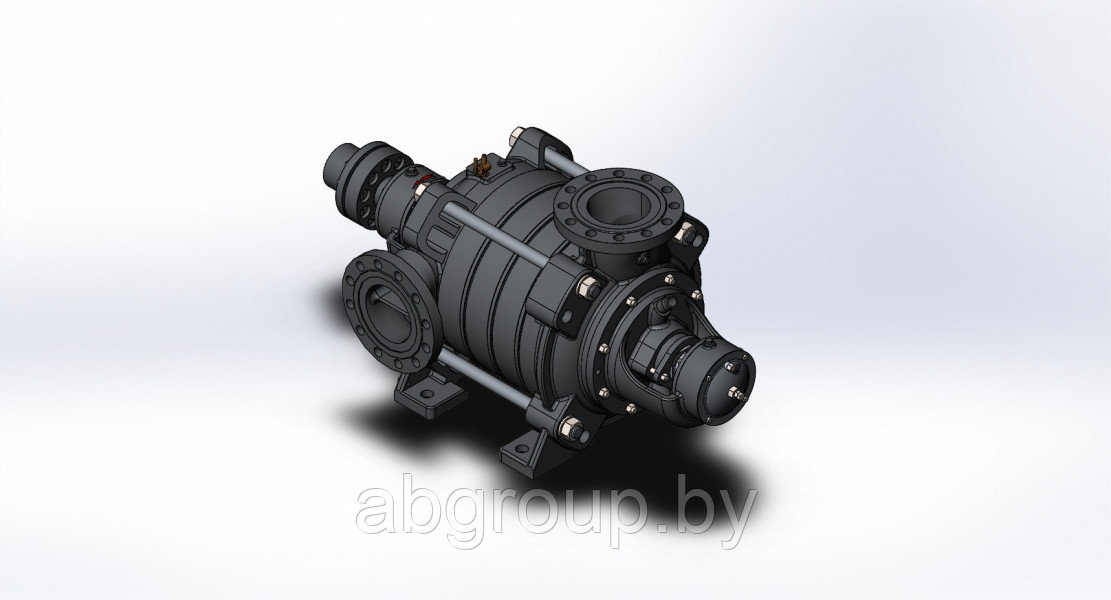

ЦЕНТРОБЕЖНЫЕ НАСОСЫ - 13,38,60 ЦНС(Т), ЦНСГ(Т), ЦНСН(Т), ЦНСМ(Т), ЦНСК(Т)

Описание
Характеристики
Информация для заказа

Перекачиваемая насосами ЦНСН жидкость должна соответствовать следующим физико-химическим характеристикам:





Физико-химическая характеристика Значение
Плотность 700-1050 кг/м3
Кинематическая вязкость 1,5-10-4 м2/сек
PH 7-8,5
Давление насыщенных паров не более 665 Гпа
Содержание:
- газа (объемное) не более 3%
- парафина не более 20%
- сероводорода отсутствует
- механических примесей с размером твердых частиц до 0,2 мм с микротвердостью 1,47 ГПа не более 0,2%

- обводненность

Характеристики: Насосы ЦНС и ЦНСГ при номинальной производительности 13 м3 /час имеют диапазон давлений на выходе (напор) от 70 м. вод. ст. до 350 м. вод. ст. КПД насосов данной группы составляет 48-49%. Допускаемый кавитационный запас насосов типа ЦНС ЦНС 13-70…350 — не более 3-х метров. Насосы типа ЦНСГ 13-70…350 работают с подпором. Для насосов ЦНС 13-70…350 давление на входе в насос должно быть не более 0,3 МПа (3 кг/см2 ) включительно. Для насосов ЦНСГ 13-70…350 давление на входе в насос должно быть не менее 0,1 МПа (1 кг/ см2 ) и не более 0,3 МПа (3 кг/см2 ) включительно.

Основные параметры работы насосов представлены в таблице:

Марка Подача, м3/ч Напор, м Частота
вращения,
об/мин		 Мощность,
потребляемая
насосом, кВт		 КПД
насоса,
%, не
менее		 Допус-
каемый
кавитаци-
онный
запас, м,
не более
ЦНС 13-70 13 70 2950 5,2 48 3**
ЦНСГ 13-70
ЦНСМ 13-70
ЦНСН 13-70
ЦНС 13-105 105 7,7
ЦНСГ 13-105
ЦНСМ 13-105
ЦНСН 13-105
ЦНС 13-140 140 10,3
ЦНСГ 13-140
ЦНСМ 13-140
ЦНСН 13-140
ЦНС 13-175 175 12,9
ЦНСГ 13-175
ЦНСМ 13-175
ЦНСН 13-175
ЦНС 13-210 210 15,2 49
ЦНСГ 13-210
ЦНСМ 13-210
ЦНСН 13-210
ЦНС 13-245 245 17,7
ЦНСГ 13-245
ЦНСМ 13-245
ЦНСН 13-245
ЦНС 13-280 280 20,2
ЦНСГ 13-280
ЦНСМ 13-280
ЦНСН 13-280
ЦНС 13-315 315 22,8

ЦНСГ 13-31


ЦНСМ 13-315
ЦНСН 13-315
ЦНС 13-350 350 25,3
ЦНСГ 13-350
ЦНСМ 13-350
ЦНСН 13-350
ЦНС 38-44 38 44 2950 6,8 67 3,6**
ЦНСГ 38-44
ЦНСМ 38-44 6,9
ЦНСН 38-44
ЦНС 38-66 66 10,2
ЦНСГ 38-66
ЦНСМ 38-66 10,4
ЦНСН 38-66
ЦНС 38-88 88 13,6
ЦНСГ 38-88
ЦНСМ 38-88 13,8
ЦНСН 38-88
ЦНС 38-110 110 17
ЦНСГ 38-110
ЦНСМ 38-110 17,3
ЦНСН 38-110
ЦНС 38-132 132 19,8 69
ЦНСГ 38-132
ЦНСМ 38-132 19,8
ЦНСН 38-132
ЦНС 38-154 154 23,1
ЦНСГ 38-154
ЦНСМ 38-154 23,1
ЦНСН 38-154
ЦНС 38-176 176 26,4
ЦНСГ 38-176
ЦНСМ 38-176 26,4
ЦНСН 38-176
ЦНС 38-198 198 29,7
ЦНСГ 38-198
ЦНСМ 38-198 29,7
ЦНСН 38-198
ЦНС 38-220 220 33
ЦНСГ 38-220
ЦНСМ 38-220 33
ЦНСН 38-220
ЦНС 60-66 60 66 2950 15,7 67 4,5**
ЦНСГ 60-66
ЦНСМ 60-66 16,1
ЦНСН 60-66
ЦНС 60-99 99 23,5
ЦНСГ 60-99
ЦНСМ 60-99 24,2
ЦНСН 60-99
ЦНС 60-132 132 31,3
ЦНСГ 60-132
ЦНСМ 60-132 32,2
ЦНСН 60-132
ЦНС 60-165 165 39,1
ЦНСГ 60-165
ЦНСМ 60-165 40,3
ЦНСН 60-165
ЦНС 60-198 198 45,6 70
ЦНСГ 60-198
ЦНСМ 60-198 46,2
ЦНСН 60-198
ЦНС 60-231 231 53,2
ЦНСГ 60-231
ЦНСМ 60-231 53,9
ЦНСН 60-231
ЦНС 60-264 264 60,8
ЦНСГ 60-264
ЦНСМ 60-264 61,6
ЦНСН 60-264
ЦНС 60-297 297 68,4
ЦНСГ 60-297
ЦНСМ 60-297 69,3
ЦНСН 60-297
ЦНС 60-330 330 76
ЦНСГ 60-330
ЦНСМ 60-330 77
ЦНСН 60-330
ЦНСК 60-66 60 66 2950 16,4 66 5
ЦНСК 60-99 99 24,6
ЦНСК 60-132 132 32,7
ЦНСК 60-165 165 40,9
ЦНСК 60-198 198 49
ЦНСК 60-231 231 57,2
ЦНСК 60-264 264 65,4
ЦНСК 60-297 297 73,5
ЦНСК 60-330 330 81,7

* технические характеристики указаны для номинального режима работы насоса;

** показатель для насосов ЦНС; Для насосов ЦНСГ давление на входе должно быть не менее 0,1 МПа (1 кгс/см2) при температуре воды 105°C, для насосов ЦНСК 60-66...330 не менее 0,1 МПа при температуре воды 80°C, для насосов ЦНСМ - не менее 0,015 МПа (0,15 кгс/см2) при температуре масла 60°C.

Максимально допустимое давление на входе в насосы ЦНС, ЦНСГ должно быть не более 0,3 МПа (3 кгс/см2).

Давление на входе в насосы ЦНСМ и ЦНСн должно быть в пределах 0,05-0,6 МПа (0,5-6 кгс/см2).





                                                    ГАБАРИТНЫЕ РАЗМЕРЫ,мм.

Марка ЦНС 13-70
ЦНСГ13-70
ЦНСМ 13-70
ЦНСН 13-70		 ЦНС 13-105
ЦНСГ 13-105
ЦНСМ 13-105
ЦНСН 13-105		 ЦНС 13-140
ЦНСГ 13-140
ЦНСМ 13-140
ЦНСН 13-140		 ЦНС 13-175
ЦНСГ 13-175
ЦНСМ 13-175
ЦНСН 13-175		 ЦНС 13-210
ЦНСГ 13-210
ЦНСМ 13-210
ЦНСН 13-210		 ЦНС 13-245
ЦНСГ 13-245
ЦНСМ 13-245
ЦНСН 13-245		 ЦНС 13-280
ЦНСГ 13-280
ЦНСМ 13-280
ЦНСН 13-280		 ЦНС 13-315
ЦНСГ 13-315
ЦНСМ 13-315
ЦНСН 13-315		 ЦНС 13-350
ЦНСГ 13-350
ЦНСМ 13-350
ЦНСН 13-350
L1 195 266 337 408 479 550 621 692 763
L2 85 156 227 298 369 440 511 582 653
L3 175 246 317 388 459 530 601 672 743
L4 839 910 981 1052 1123 1194 1265 1336 1407
Масса, кг 187 208 229 250 271 292 313 334 355
Марка ЦНС 38-44
ЦНСГ 38-44
ЦНСМ 38-44
ЦНСН 38-44		 ЦНС 38-66
ЦНСГ 38-66
ЦНСМ 38-66
ЦНСН 38-66		 ЦНС 38-88
ЦНСГ 38-88
ЦНСМ 38-88
ЦНСН 38-8		 ЦНС 38-110
ЦНСГ 38-110
ЦНСМ 38-110
ЦНСН 38-110		 ЦНС 38-132
ЦНСГ 38-132
ЦНСМ 38-132
ЦНСН 38-132		 ЦНС 38-154
ЦНСГ 38-154
ЦНСМ 38-154
ЦНСН 38-154		 ЦНС 38-176
ЦНСГ 38-176
ЦНСМ 38-176
ЦНСН 38-176		 ЦНС 38-198
ЦНСГ 38-198
ЦНСМ 38-198
ЦНСН 38-198		 ЦНС 38-220
ЦНСГ 38-220
ЦНСМ 38-220
ЦНСН 38-220
L1 195 266 337 408 479 550 621 692 763
L2 85 156 227 298 369 440 511 582 653
L3 195 266 337 408 479 550 621 692 763
L4 839 910 981 1052 1123 1194 1265 1336 1407
Масса, кг 178 198 219 239 259 280 300 321 341





Марка ЦНС 60-66
ЦНСГ 60-66
ЦНСМ 60-66
ЦНСН 60-66
ЦНСК 60-66		 ЦНС 60-99
ЦНСГ 60-99
ЦНСМ 60-99
ЦНСН 60-99
ЦНСК 60-99		 ЦНС 60-132
ЦНСГ 60-132
ЦНСМ 60-132
ЦНСН 60-132
ЦНСК 60-132		 ЦНС 60-165
ЦНСГ 60-165
ЦНСМ 60-165
ЦНСН 60-165
ЦНСК 60-165		 ЦНС 60-198
ЦНСГ 60-198
ЦНСМ 60-198
ЦНСН 60-198
ЦНСК 60-198		 ЦНС 60-231
ЦНСГ 60-231
ЦНСМ 60-231
ЦНСН 60-231
ЦНСК 60-231		 ЦНС 60-264
ЦНСГ 60-264
ЦНСМ 60-264
ЦНСН 60-264
ЦНСК 60-264		 ЦНС 60-297
ЦНСГ 60-297
ЦНСМ 60-297
ЦНСН 60-297
ЦНСК 60-297		 ЦНС 60-330
ЦНСГ 60-330
ЦНСМ 60-330
ЦНСН 60-330
ЦНСК 60-330
L1 220 300 380 460 540 620 700 780 860
L2 110 190 270 350 430 510 590 670 750
L3 247 327 407 487 567 647 727 807 887
L4 870 950 1030 1110 1190 1270 1350 1430 1510
Масса, кг 209 233 258 282 305 331 356 380 405



                                                                                      Агрегаты

Марка   Размеры, мм Масса, кг
L B H
ЦНСА 13-70 1387 220 578 326
ЦНСГА 13-70 1337 220 686 557
ЦНСМА 13-70 1477 220 625 430
ЦНСНА 13-70 1552 220 715 440
ЦНСА 13-105 1458 220 561 372
ЦНСГА 13-105 1408 220 686 594
ЦНСМА 13-105 1578 220 640 451
ЦНСНА 13-105 1673 200 715 484
ЦНСА 13-140 1626 220 621 415
ЦНСГА 13-140 1694 220 715 495
ЦНСМА 13-140 1619 220 640 480
ЦНСНА 13-140 1754 220 735 517
ЦНСА 13-175 1697 220 621 457
ЦНСГА 13-175 1765 220 717 552
ЦНСМА 13-175 1740 220 640 508
ЦНСНА 13-175 1870 220 735 627
ЦНСА 13-210 1768 220 621 494
ЦНСГА 13-210 1836 220 717 589
ЦНСМА 13-210 1811 220 640 536
ЦНСНА 13-210 1941 220 735 728
ЦНСА 13-245 1839 220 640 549
ЦНСГА 13-245 1967 220 735 633
ЦНСМА 13-245 1937 218 635 574
ЦНСНА 13-245 2137 220 760 741
ЦНСА 13-280 1935 220 640 575
ЦНСГА 13-280 2083 220 735 698
ЦНСМА 13-280 2058 218 635 678
ЦНСНА 13-280 2258 220 760 808
ЦНСА 13-315 2006 220 640 612
ЦНСГА 13-315 2154 220 735 745
ЦНСМА 13-315 2129 218 685 699
ЦНСНА 13-315 2329 220 760 831
ЦНСА 13-350 2077 220 640 649
ЦНСГА 13-350 2225 220 735 782
ЦНСМА 13-350 2250 233 685 745
ЦНСНА 13-350 2430 235 835 963
ЦНСА 38-44 1387 220 578 326
ЦНСГА 38-44 1337 230 686 548
ЦНСМА 38-44 1485 230 620 382
ЦНСНА 38-44 1603 235 715 453
ЦНСА 38-66 1555 220 621 405
ЦНСГА 38-66 1623 200 715 458
ЦНСМА 38-66 1555 220 620 401
ЦНСНА 38-66 1673 220 715 484
ЦНСА 38-88 1626 220 621 446
ЦНСГА 38-88 1744 220 717 511
ЦНСМА 38-88 1645 220 640 465
ЦНСНА 38-88 1800 220 735 557
ЦНСА 38-110 1722 220 640 491
ЦНСГА 38-110 1825 220 735 549
ЦНСМА 38-110 1720 220 640 487
ЦНСНА 38-110 1870 220 735 619
ЦНСА 38-132 1793 220 640 521
ЦНСГА 38-132 1941 220 735 646
ЦНСМА 38-132 1845 225 685 570
ЦНСНА 38-132 2067 220 760 685
ЦНСА 38-154 1864 220 640 551
ЦНСГА 38-154 2012 220 735 672
ЦНСМА 38-154 1980 225 685 619
ЦНСНА 38-154 2188 220 760 752
ЦНСА 38-176 1935 220 640 593
ЦНСГА 38-176 2083 220 735 694
ЦНСМА 38-176 2085 247 751 758
ЦНСНА 38-176 2289 235 810 889
ЦНСА 38-198 2059 225 685 648
ЦНСГА 38-198 2279 238 760 759
ЦНСМА 38-198 2155 247 751 781
ЦНСНА 38-198 2360 235 810 915
ЦНСА 38-220 2195 225 685 692
ЦНСГА 38-220 2400 238 760 835
ЦНСМА 38-220 2330 273 796 913
ЦНСНА 38-220 2456 250 786 1086




до 90%


Основные
Производитель Ясногорский машиностроительный завод
Страна производительРоссия
