Вентиляторы низкого давления (Низконапорные вентиляторы)

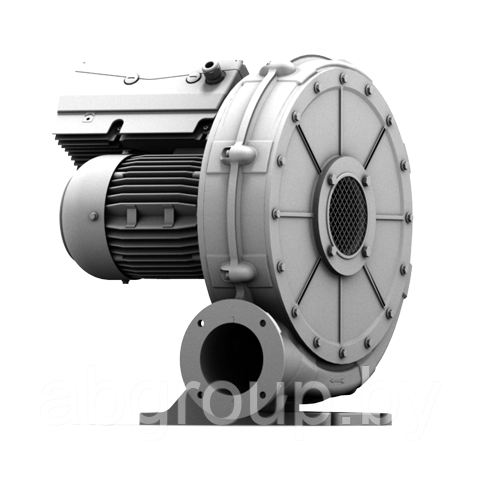

Модели серии ND – это центробежные вентиляторы низкого давления в литом корпусе из алюминиевого сплава. Они предназначены для перемещения воздуха, технических газов, смесей газов, паров и других рабочих сред при умеренном сопротивлении в воздуховодах. Обозначение Потребляемая мощность Производительность Давление   (КВт) (м3/мин) (Па) 2D 04 0,14 10.00 350.0 2D 045 0,24 17.00 460.0 2D 05 0,35 21.00 430.0 2D 052 0,56 30.00 530.0 2D 060 1,5 50.00 730.0 2D 064 2,20 60.00 1000.0 2D 066 4,0 76.00 1200.0 2D 07 4,0 94.00 1200.0 2D 08 4,0 95.00 1900.0 D 03 M 0,03 3.20 330.0 D 04 M 0,07 5.00 350.0 D 045 M 0,10 8.00 460.0 D 05 M 0,13 10.00 430.0 D 052 M 0,37 15.00 530.0 D 060 0,55 22.00 730.0 D 064 1,10 27.00 1050.0 D 066 1,5 38.00 1200.0 D 07 2,20 41.00 1200.0 D 072 3,00 52.00 1200.0 D 08 2,20 50.00 1700.0 D 082 3,00 60.00 1700.0 D 09 5,5 84.00 2200.0 D 092 7,5 100.00 2200.0 E 03 0,03 3.20 330.0 E 04 0,07 5.00 350.0 E 045 0.13 8.40 460.0 E 05 0.14 10.00 430.0 E 052 0.25 13.50 530.0 E 060 0,55 22.00 730.0 E 064 1,10 28.00 1000.0 E 066 1,5 36.00 1200.0

Вентиляторы ND оснащаются асинхронными электродвигателями с короткозамкнутым ротором, трехфазными или однофазными. Двигатели энергосберегающие, класса IE2 при мощности до 7,5 кВт и класса IE3 при мощности свыше 7,5 кВт. Прямо на валу мотора установлено динамически сбалансированное рабочее колесо – импеллер, которое изготавливается из гальванизированной листовой стали или нержавеющей стали, что обеспечивает хорошую устойчивость к коррозии.

Технические характеристики вентиляторов низкого давления ND:
Производительность до 100 м³/мин = 6000 м³/ч
Давление до 2,2 кПа
Допустимая температура рабочего газа: от -20 до +80 °C (до +180 °C в спец. исп.)
Степень защиты оболочки двигателя: IP54 (IP55 в спец. исп.)
Направление вращения: правое или левое

Варианты исполнения и опции:

Исполнение с регулируемой скоростью вращения.

Исполнение с регулировкой скорости вращения при помощи частотного преобразователя, встроенного или отдельного.

Сдвоенный вентилятор низкого давления – специальная конструкция из двух вентиляторов на одном валу с двигателем. Имеет два независимых выходных отверстия.

Компактный вентилятор низкого давления – специальная конструкция со встроенным внутрь двигателем, который охлаждается транспортируемым воздухом.

Взрывозащищенный вентилятор низкого давления: предназначен для потенциально взрывоопасных сред, зоны 1,2 и 22 согласно DIN EN 1127-1. Температурный класс T3, T2, T1 или (под заказ) T4.

Герметизация вентилятора: фторопластовое радиальное уплотнение вала, плоская прокладка или эластичное уплотнение.

Защитные покрытия: лакокрасочное или пластиковое.

Другие исполнения и конструкции для специальных условий.

Дополнительные принадлежности (аксессуары):
Фильтры тонкой очистки.
Присоединительные фланцы.
Дроссельные заслонки.
Опорные основания.

Применение вентиляторов низкого давления:

• вытяжка отработанных газов и паров
• охлаждение оборудования
• отопление, вентиляция и кондиционирование
• усиление тяги в дымоходах
• подача воздуха в газовые, мазутные и угольные топки
• сушильные камеры
• вентиляция электрооборудования
• дымоудаление (дымососы)

Преимущества вентиляторов ND:
Долговечность, компактность, малый уровень шума и вибраций, эффективность.
