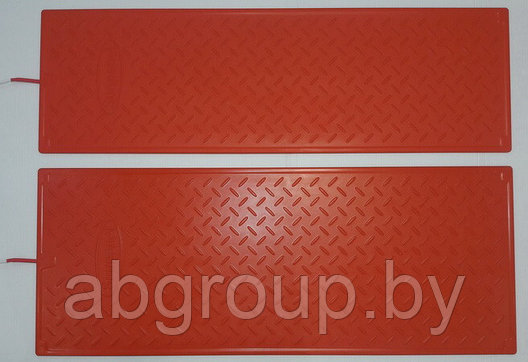

Панели для обогрева поросят 120/37,120 Вт.
Огнестойкие стеклопластиковые тепловыделяющие электрические панели для локального обогрева поросят - SunPanel
Панели нового типа изготовлены согласно авторскому решению монолитным методом формования с последующим прессованием изделия из огнестойкого пластика, армированного стекловолокном. Внутри панели равномерно расположен жаростойкий нагреватель в виде многожильного провода из хромоникелевого сплава (нихром) в термостойкой силиконовой изоляции.
Панели предназначены для локального обогрева поросят в секциях опороса и доращивания.
Многослойная конструкция панели толщиной в 12мм, выполненная из композитного армированного материала является износостойким каркасом панели – это монолитная плита!
· Усиленная конструкция из огнестойкого стеклопластика обеспечивает надёжную защиту целостности панели, исключая появления микротрещин и переломов электро-панели.
· Максимальное напряжение при изгибе электро-панели нового типа составляет 250кг./30см.
· Гибкий изолированный нагреватель представляет собой нагревательный кабель, который состоит из многожильных нитей (нихром) в термостойкой электроизоляционной оболочке (силикон).
· Контактное соединение токоподводящих проводов с греющим кабелем выполнено методом пайки с использованием антикоррозийного тугоплавкого припоя на основе серебра.
Данный метод обеспечивает надёжное соединение и исключает перегрев соединений;
· Благодаря монолитной конструкции и точного размещения нагревательного элемента, электро-панель обеспечивает равномерный прогрев поверхности;
· Степень защиты от попадания влаги соответствует – IPХ9
· Классифицируется как трудногорючая, нераспространяющая пламени – Класс РП 1, ТГ;
· Универсальное решение ввода электропитания (торцевой / нижний) - полностью исключает доступ к кабелю животных, а также обеспечивает удобную транспортировку и монтаж;
· Длина кабеля – 4м; Толщина панели составляет всего – 12мм;
· Вес электро-панелей: (СТЭП – 120/47) составляет всего 10кг. (1195х470х12)мм. - 160Вт;
(СТЭП – 120/37) составляет всего 7,5кг. (1195х370х12)мм. - 120Вт;
· Совершенный противоскользящий рельефный рисунок;
· Гарантия составляет - 3 года. Срок эксплуатации не менее - 5 лет!
Методы (варианты) крепления или укладки электро-панелей SunPanel
Крепить панели можно на любое основание (бетон, пластиковый щелевой пол или решётку из монолитного поликарбоната) при помощи саморезов с кровельными шайбами или креплениями для щелевого пола якорной формы, предварительно просверлив 4-ре отверстия.
- Модели – «Универсальная» ОСТЭП-120/47 и «Универсальная» ОСТЭП-120/37
имеют зауженный размер и могут использоваться как на бетонных основаниях, так и интегрироваться в систему щелевого пола при помощи пазловых вкладыш-держателей для лаг:
Монтаж электро-панелей “Sunpanel”
интегрируя в систему решётчатого пола при помощи вкладыш-держателей
Перед интеграцией электро-панели в систему решётчатого пола необходимо ее подготовить:
Обязательно наличие профессионального фена, зажима в виде прищепки или струбцины,
груза (к примеру молоток), и отрезок термоусадки с клеевым подслоем длиной 23-25мм.
1. Проверить Электро-панель на работоспособность – «прозвонить» мультиметром тестер;
2. Просверлить 4-ре отверстия по углам, в соответствующих углублениях в прямоугольниках, диаметр отверстия не более 6мм.;
3. Проверить Электро-панель на работоспособность – «прозвонить» мультиметром тестер;
4. Перевернуть электро-панель на рисунок, подогреть феном термоусадку кабеля, согнуть электрокабель таким образом, чтобы край петли не выступал за контур электро-панели, прижать грузом электрокабель, чтобы тот зафиксировался;
5. Подогреть ещё раз место изгиба петли с термоусадкой и прижать петлю грузом;
6. После частичного остывания передвигаем груз по проводу, и продеваем отрезок термоусадки длиной 23- 25мм. на петлю, хорошо прогреваем феном отрезок термоусадки до осаживания;
7. Зажимаем прищепкой или струбциной место осаженной термоусадкой петли;
8. Даём остыть месту зажима и убираем прищепку;
9. Перед вложением электро-панели в систему решётчатого пола необходимо установить на несущие лаги конструкции пола вкладыш-держатели для электро-панели
10. Зафиксировать электро-панель на вкладыш-держателях можно саморезами с кровельными шайбами.
Монтаж электро-панелей “Sunpanel” на бетонное основание.
Перед креплением электро-панели к основанию необходимо ее подготовить:
1. Проверить Электро-панель на работоспособность – «прозвонить» мультиметром тестер;
2. Просверлить 4-ре отверстия по углам, в соответствующих углублениях в прямоугольниках, или просверлить их так, чтобы не выходить за контур прямоугольников, диаметр отверстия 6мм.;
3. Проверить Электро-панель на работоспособность – «прозвонить» мультиметром тестер;
4. Продеть электро-провод через защитную трубку, диаметром 12мм. и толщиной стенки 1мм., из анодированного алюминия, и вставить её в паз у электро-панели (защитный кожух вывода). При креплении панели на эту трубку можно продеть защитный кожух для электро-кабеля.
Монтаж электро-панелей “Sunpanel” на решётчатый пол
Вариант крепления электро-панели на пластиковый решетчатый пол при помощи специального
крепежа якорной формы из нержавеющей стали и монолитного поликарбонат
Перед креплением электро-панели к основанию необходимо ее подготовить.
Предварительно просверлить четыре отверстия, затем просунуть через них саморезы с кровельной шайбой и наживить якоря. Электропровод необходимо пропустить через отверстие «держателя провода», после чего закрепить к панели саморезом. Продеть якоря сквозь щели, провернуть на 900, вытянуть саморез за шайб и притянутьэлектро-панель шуруповертом.
Огнестойкие Стеклопластиковые Тепловыделяющие Электрические Панели «SunPanel» – обеспечивают равномерное распределение тепла и оптимальный температурный режим на площадке для отдыха поросят, обеспечивая комфортную температуру, как для взрослого животного, так и для поросят сосунов.
Обогрев поросят снизу (на теплом полу) физиологически более полезен, чем сверху (ИК лампы). Кроме того, на панелях поросята размещаются более равномерно. Поросята не ложатся друг на друга. Поддержание оптимального температурного режима на поверхности пола в итоге способствует повышению сохранности опороса на 1,5-4% и более и прироста живой массы на 4-7%.
№ |
Наименование |
Ед. Изм. |
Цена руб. без НДС с доставкой. |
1 |
Стеклопластиковая Тепловыделяющая Электрическая Панель “Sunpanel” СТЭП-120/47 (Универсальная) 1195х470х12мм., 160Вт. Стеклопластиковая Тепловыделяющая Электрическая Панель “Sunpanel” СТЭП-120/50 (Универсальная) 1200х500х12мм., 160Вт. |
Шт. |
299,35 |
2 |
Огнестойкая Стеклопластиковая Тепловыделяющая Электрическая Панель “Sunpanel” СТЭП-120/37 1195х370х12мм., 120Вт. |
Шт. |
256 |
3 |
Комплект «Пазловый вкладыш-держатель» L-300 (на 1 электро-панель) |
Шт. |
25,79 |
4 |
Комплект крепления для щелевого пола (70мм) (на 1 электро-панель) |
Шт. |
16,47 |
5 |
Регулятор напряжения РС-16 А (диммер 16А/IP66) “Sunpanel” (возможность подключения до 20 электро-панелей) |
Шт. |
319,79 |
6 |
Регулятор напряжения РС-35 А (диммер 35А/IP66) “Sunpanel” (возможность подключения до 50 электро-панелей) |
Шт. | 397,88 |
