Агрегат перекачки навоза АПН
Агрегат перекачки навоза АПНВ наличии
3 975 руб.
+375 (17) 319-50-34
  • +375 (29) 616-98-59
Купить

Описание

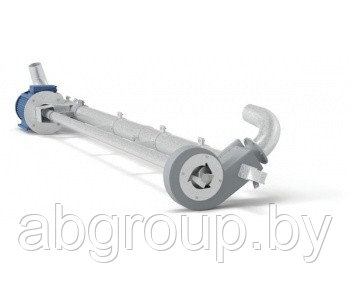

Агрегат перекачки навоза АПН

Агрегаты перекачки с измельчающими и самоочищающимися механизмами и длинным валом навоза предназначены для перемешивания (гомогенизации) и выкачивания бесподстилочного полужидкого и жидкого навоза из приемников-накопителей и навозохранилищ на животноводческих фермах и комплексах. Агрегаты АПН за счет простоты конструкции надежны в работе и легко эксплуатируются. Относительная влажность перекачиваемой среды 86-99 %, содержание волокнистых соломистых включений – не более 3%.

Агрегаты должны использоваться в стационарных условиях как отдельное изделие, так и как составная часть технологических линий для перекачки бесподстилочного полужидкого и жидкого навоза. Широкая гамма выпускаемых агрегатов позволяет использовать их в приемниках-накопителях и навозохранилищах глубиной от 2,0 до 5,0 метров. Для удобства эксплуатации предусмотрено реверсивное движение вала привода насоса. Сборочные единицы, детали агрегата устойчивы к коррозии, т.к. поставляются оцинкованными горячим цинком или окрашенными двумя слоями краски, устойчивой к агрессивным средам. Агрегат поставляется в 2-х вариантах исполнения для монтажа на фундаменте приемника-накопителя и консольного исполения для монтажа на стене навозохранилища.

Наименование параметра Модель агрегата
 АПН-300 АПН-250  АПН-200  АПН-150  АПН-100*
1 Глубина погружения агрегата (глубина резервуара), м (в зависимости от  длины вала) 2 – 5
2 Производительность перекачивания при 5 метровой высоте нагнетания, м³/ч, не менее 300 250 200 150 100
3 Производительность перемешивания (гомогенизации), м³/ч, не менее 400 350  300 250 200
4 Расстояние (удаление) перекачивания, м, не более  450  100
5 Влажность перекачиваемого (гомогенизированного) навоза, не менее, %  86 – 99  95 – 99
6 Допустимое количество волокнистых соломистых включений в навозе, не более, % 3
7 Тип установки Стационарный
8 Привод Электрический
9 Питающая сеть:
    - ток Переменный
    - частота, Гц 50±10 %
    - номинальное напряжение, В 400 230/400
10 Номинальная мощность электродвигателя, кВт 22 18,5 15 11 7,5
11 Номинальная частота вращения вала электродвигателя, об/мин 1465 1455 1450 1450 1440
12 Диаметр номинальный напорной трубы, мм 150 125
13 Габаритные размеры, мм:
    - длина 800
    - ширина 600
    - высота Н** 3235 ÷ 6235
14 Масса, кг 437 ÷ 537







Варианты монтажа агрегата

Агрегат поставляется в 2-х вариантах исполнения для монтажа на фундаменте приемника-накопителя и консольного исполнения для монтажа на стене навозохранилища.







Консольная платформа   Напольная платформа
Платформа-консольная.jpg   Платформа-напольная.jpg
Габаритные размеры, мм - 1470х1010х1730
Максимальная ширина стены навозохранилища, мм - 600
  Габаритные размеры, мм - 1450х1000х1200
Максимальная ширина колодца, мм - 1100





Дополнительная комплектация





Станция СУЗ ЛН suz_ln.jpg
Для управления агрегатом и обеспечения безопасной работы необходимо применять пускозащитную аппаратуру, которая должна выполнять следующие функции:
– ручное управление агрегатом;
– запрет на включение агрегата при обрыве фазы питающей сети;
– автомат должен снимать запрет на включение при восстановлении напряжения сети;
– защищать от короткого замыкания в цепях управления;
– защищать при перегрузке электродвигателя по току.
Также на пускозащитной аппаратуре должны быть два режима “Вперед” и “Назад” (реверсивное движение), кнопка “Стоп” и лампочка “Сеть”.
По желанию заказчика агрегат может быть укомплектован станцией защиты и управления СУЗ-ЛН, которая осуществляет все выше указанные функции.













Клапан 2-х и 3-х ходовой kran.jpg
Предназначен для переключения направления движения навоза в транспортное средство либо трубопровод поперечного канала, либо навозохранилище.








Загрузочное устройство в транспортное средство   Поворотная дюза
Загрузочное-устройство.jpg   Поворотная_дюза.jpg
Применяется для загрузки навоза в транспортное средство.
Состоит из трубы, опоры и рукава. Регулировка высоты загрузки осуществляется с помощью тросика.
Тип устройства – стационарный.
Регулировка по высоте ± 1 м.
Диаметр трубы, мм - 159, 133
  Поворотная дюза предназначена для более тщательного перемешивания навоза. Использование дюзы предотвращает появление застойных зон. Преимуществами поворотной дюзы являются большой угол поворота (240°), а также утонение на конце сопла увеличивающее давление потока на выходе из дюзы увеличивая радиус перемешивания. Удобство и простота управления поворотной дюзой делает процесс перемешивания максимально эффективным.







Устройство агегата АПН





shema1.jpg 1 – вал привода насоса;
2 – корпус насоса;
2.1 – нож для самоочистки насоса;
2.2 – клапан;
3 – труба напорная;
4 – колено фиксированное;
5 – шток соединительный;
6 – плита режущая;
7 – муфта;
8 – опора резиновая;
9 – подшипник радиальный;
10 – подшипник упорный;
11 – корпус подшипника;
12 – втулка;
13 – подшипник резинометаллический;
14 – труба покрывающая;
15 – рукав гибкий ПВХ;
16 – колено;
17 – хомут усиленный;
18 – опора агрегата;
19 – пластина напольная левая;
20 – пластина напольная правая.



В состав агрегата входит насос с измельчающим механизмом и электродвигатель 21. Основными рабочими узлами насоса являются: вал привода насоса 1, на котором установлено рабочее колесо с захватывающим шнеком; корпус насоса 2 с ножом 2.1 для самоочистки насоса и клапаном 2.2 для переключения на режимы «Перемешивание» или «Перекачивание»; напорная труба 3 для перекачки навоза; фиксированного колена 4 для перемешивания навоза и штока соединительного 5. Для измельчения навоза на корпус насоса устанавливается плита режущая 6, которая имеет заостренные пазы. Вал привода насоса соединен муфтой 7 с валом электродвигателя. Нижний конец вала привода насоса вращается в опоре резиновой 8, установленной в корпусе насоса. Верхний конец вала вращается в радиальном 9 и упорном 10 металлических подшипниках, установленных в корпусе подшипника 11. Промежуточная часть вала вращается во втулках 12 с резинометаллическими подшипниками 13. Втулки вмонтированы в покрывающую трубу 14. Количество втулок зависит от длины вала. Опора резиновая и резинометаллические подшипники полностью смазываются навозом, который перекачивается из корпуса насоса через нижнюю резиновую опору вверх по покрывающей трубе к втулкам. Смазка для металлических подшипников закладывается в корпус подшипника. При подсоединении гибкого рукава ПВХ 15 применятся колено 16, которое крепится к трубе напорной 3. Рукав зажимается хомутом усиленным 17. Для фиксации агрегата на бетонном дне приемника-накопителя применяется опора агрегата 18, которая крепится на корпусе насоса. Для установки в вертикальном положении агрегат надежно монтируется с помощью напольных пластин 19 и 20.
Рабочее положение агрегата - вертикальное. Направление вращения вала привода насоса - правое (по часовой стрелке), если смотреть со стороны двигателя. В процессе работы, через соединительный шток, клапаном выводятся режимы «Перекачивание» или «Перемешивание». В режиме «Перекачивание» жидкость движется по напорной трубе в навозохранилище или в транспортное средство. В режиме «Перемешивание» жидкость через входное отверстие корпуса насоса рабочим колесом перекачивается через фиксированное колено обратно в



Характеристики

Основные
Напряжение сети 380~400 В
Перекачиваемые средыКанализационные вещества
Страна производительБеларусь
Гарантийный срок 12 мес
Способ установки насоса Погружной
Максимальная глубина погружения 3 м

Информация для заказа

  • Цена: 3 975 руб.
