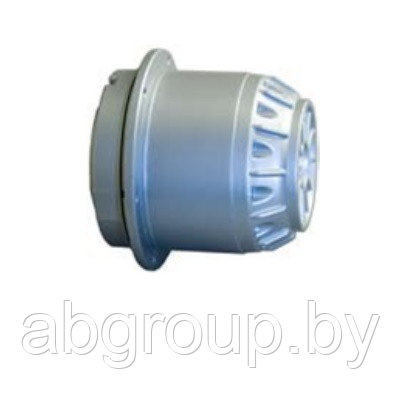

Асинхронный двигатель низкого напряжения с внешним ротором серии МК . Ziehl-Abegg
Асинхронный двигатель низкого напряжения с внешним ротором и дизайном «МК», созданный компанией «Ziehl-Abegg», имеет широкий спектр размеров серии: 74, 77, 85, 92, 106, 115, 137, 165, 205. Он также отличается простым подключением кабельного ввода боковой или осевой от фланца статора. Тепловая защита двигателя осуществляется благодаря переключателю термостата 155° C, который встроен в навес обмотки. Условия эксплуатации электродвигателей заключены в таких факторах, как температура окружающей среды от -20 ° C до + 40 ° C, относительная влажность до 80% при 20 ° C, высота установки до 1000 м над уровнем моря. Класс IP54 защищает корпус от проникновения пыли, способной нарушить работу устройства, а также надежно защищает корпус от брызг, падающих в разных направлениях. Двигатель серии «МК» подходят для работы на частотном вертере с всеполюсными синусоидными фильтрами.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ ZIEHL-ABEGG С ВНЕШНИМ РОТОРОМ СЕРИИ МK:
- Принцип работы двигателя: асинхронный двигатель низкого напряжения с внешним ротором и дизайном МК;
- Размеры дизайна МК: 74, 77, 85, 92, 106, 115, 137, 165, 205;
- Номинальная мощность: от 0,1 до 4 кВт;
- Номинальная скорость: от 820 до 2.820 об/мин;
- Тип монтажа: специальные крепления для двигателей с внешним ротором, которые не соответствуют IEC 72;
- Количество полюсов серии МК: 2, 4, 6, 8;
- Синхронные скорости : 3000; 1500; 1000; 750 мин - 1 при 50 Гц;
- Класс защиты корпуса: IP54 для двигателей типоразмеров 92, 106, 115, 137, 165, 205 и IP44 для двигателей типоразмеров 77, 85 (более высокие классы защиты - по запросу);
- Режим работы: непрерывная работа S1;
- Температурный класс: 155 согласно DIN EN 60034-1 соотв. IEC 62114 (предыдущий: класс изоляции F);
- Напряжение / переключение / частота - однофазные двигатели переменного тока: 230 В ± 10% 50 Гц; двигатели трехфазного тока: 230 В / 400 В ± 10% D / Y 50 Гц;
- Тепловая защита двигателя: переключатель термостата 155 ° C, встроенный в навес обмотки, токовая зависимая защита двигателей (через защитный выключатель двигателя), обычно, не используется;
- Электрическое подключение соединительного кабеля в версии MK: кабельный ввод боковой или осевой от фланца статора;
- Распределительная коробка (по запросу в исполнении серии МК): крепится к фланцу статора;
- Подшипники: высококачественный радиальный шарикоподшипник 2Z со смазкой, которой хватит на весь срок службы (специальная смазка от Ziehl-Abegg);
- Класс вибрации: N;
- Качество баланса: G 6,3 согласно DIN ISO 1940 часть 1;
- Условия эксплуатации: температура окружающей среды от -20 ° C до + 40 ° C, относительная влажность до 80% при 20 ° C, высота установки до 1000 м над уровнем моря;
- Работа с частотным преобразователем: двигатели подходят для работы на частотном вертере с всеполюсными синусоидными фильтрами;
- CE-маркировка: в соответствии с директивой 73/23 EEC по низковольтному оборудованию изменено 93/68 EEC, требования защиты в директиве EMC 89/336 EEC была соблюдена;
- Соответствующие стандарты и спецификации: машины электрические вращающиеся DIN EN 60034; IEC 60034;
- Двигатели с внешним ротором и электронной коммутацией с возбуждением от постоянных магнитов включены в ЕС - двигатели / вентиляторы (EC01) каталог. Преобразователи частоты и ЕС - контроллеры перечислены в нашем каталоге Коммутационные устройства, контроллеры и блоки управления (E01)
ZIEHL-ABEGG ДВИГАТЕЛИ С ВНЕШНИМ РОТОРОМ СЕРИЯ МК 3 - (2; 4 ПОЛЮСА), ДАННЫЕ ПРИ 400 В, 50 ГЦ
|
Тип |
Номинальная мощность PN [кВт] |
Номинальная скорость n [об/мин] |
Номинальный ток IN [A] |
Номинальный крутящий момент MN [Нм] |
Эффективность η [%] |
|
MK077-2DK.06.L |
0,14 |
2700 |
0,38 |
0,5 |
67 |
|
MK077-2DK.09.L |
0,23 |
2700 |
0,54 |
0,8 |
70 |
|
MK092-2DK.06.L |
0,26 |
2790 |
0,68 |
0,9 |
69 |
|
MK092-2DK.10.L |
0,58 |
2780 |
1,4 |
2 |
71 |
|
MK092-2DK.14.L |
0,81 |
2780 |
1,9 |
2,8 |
71 |
|
MK115-2DK.12.L |
0,9 |
2780 |
2,1 |
3,1 |
73 |
|
MK115-2DK.17.L |
1,3 |
2780 |
3 |
4,4 |
74 |
|
MK137-2DK.07.L |
0,8 |
2650 |
2,5 |
2,9 |
62 |
|
MK137-2DK.10.L |
1,25 |
2700 |
3,2 |
4,4 |
68 |
|
MK137-2DK.15.L |
1,8 |
2770 |
3,9 |
6,2 |
74 |
|
MK137-2DK.20.L |
2,2 |
2820 |
5,1 |
7,5 |
76 |
|
MK165-2DK.18.L |
3 |
2760 |
6 |
10,4 |
84 |
|
MK074-4DK.07.L |
0,11 |
1350 |
0,34 |
0,8 |
61 |
|
MK074-4DK.10.L |
0,21 |
1280 |
0,58 |
1,6 |
64 |
|
MK085-4DK.05.L |
0,11 |
1190 |
0,34 |
0,9 |
56 |
|
MK085-4DK.07.L |
0,17 |
1210 |
0,49 |
1,3 |
60 |
|
MK085-4DK.10.L |
0,26 |
1290 |
0,76 |
1,9 |
62 |
|
MK106-4DK.05.L |
0,19 |
1280 |
0,51 |
1,4 |
64 |
|
MK106-4DK.07.L |
0,31 |
1350 |
0,82 |
2,2 |
71 |
|
MK106-4DK.10.L |
0,45 |
1350 |
1,1 |
3,1 |
76 |
|
MK106-4DK.14.L |
0,7 |
1400 |
1,9 |
4,8 |
76 |
|
MK137-4DK.07.L |
0,65 |
1260 |
1,8 |
4,9 |
66 |
|
MK137-4DK.10.L |
1 |
1345 |
2,5 |
7,1 |
74 |
|
MK137-4DK.15.L |
1,5 |
1330 |
3,4 |
10,8 |
78 |
|
MK137-4DK.20.L |
2 |
1340 |
4,8 |
14,3 |
77 |
|
MK165-4DK.11.L |
1,7 |
1410 |
3,7 |
11,5 |
84 |
|
MK165-4DK.18.L |
2,8 |
1410 |
5,9 |
19 |
82 |
|
MK165-4DK.24.L |
4 |
1410 |
8,1 |
27 |
84 |
ZIEHL-ABEGG ДВИГАТЕЛИ С ВНЕШНИМ РОТОРОМ СЕРИЯ МК 3 - (6; 8 ПОЛЮСОВ), ДАННЫЕ ПРИ 400 В, 50 ГЦ
|
Тип |
Номинальная мощность PN [кВт] |
Номинальная скорость n [об/мин] |
Номинальный ток IN [A] |
Номинальный крутящий момент MN [Нм] |
Эффективность η [%] |
|
MK085-6DK.05.L |
0,05 |
840 |
0,26 |
0,57 |
43 |
|
MK085-6DK.07.L |
0,07 |
890 |
0,36 |
0,7 |
47 |
|
MK085-6DK.10.L |
0,1 |
800 |
0,6 |
1,2 |
46 |
|
MK106-6DK.05.L |
0,1 |
900 |
0,41 |
1,1 |
61 |
|
MK106-6DK.07.L |
0,15 |
850 |
0,6 |
1,7 |
59 |
|
MK106-6DK.10.L |
0,22 |
890 |
0,84 |
2,4 |
59 |
|
MK106-6DK.14.L |
0,33 |
900 |
1,3 |
3,5 |
61 |
|
MK137-6DK.07.L |
0,44 |
830 |
1,5 |
5 |
67 |
|
MK137-6DK.10.L |
0,64 |
810 |
2 |
7,5 |
67 |
|
MK137-6DK.15.L |
0,92 |
850 |
2,7 |
10,3 |
71 |
|
MK137-6DK.20.L |
1,25 |
850 |
3,5 |
14 |
77 |
|
MK165-6DK.11.L |
1,2 |
910 |
2,8 |
12,6 |
78 |
|
MK165-6DK.18.L |
2 |
920 |
4,8 |
20,7 |
80 |
|
MK165-6DK.24.L |
2,5 |
925 |
5,5 |
25,8 |
88 |
|
MK205-6DK.22.L |
4 |
945 |
8,2 |
40,4 |
85 |
|
MK205-6DK.30.L |
5,5 |
960 |
13 |
54,7 |
85 |
|
MK106-8DK.05.L |
0,06 |
600 |
0,31 |
0,95 |
41 |
|
MK106-8DK.07.L |
0,11 |
615 |
0,44 |
1,7 |
56 |
|
MK106-8DK.10.L |
0,15 |
635 |
0,62 |
2,2 |
55 |
|
MK106-8DK.14.L |
0,21 |
640 |
0,88 |
3,1 |
53 |
|
MK137-8DK.07.L |
0,2 |
610 |
0,9 |
3,1 |
51 |
|
MK137-8DK.10.L |
0,4 |
650 |
1,4 |
5,9 |
67 |
|
MK137-8DK.15.L |
0,63 |
670 |
2 |
9 |
67 |
|
MK137-8DK.20.L |
0,8 |
670 |
2,6 |
11,4 |
65 |
|
MK165-8DK.11.L |
0,68 |
680 |
2,1 |
9,5 |
68 |
|
MK165-8DK.18.L |
1,15 |
680 |
3,3 |
16,1 |
74 |
|
MK165-8DK.24.L |
1,6 |
670 |
4,1 |
22,8 |
73 |
|
MK205-8DK.22.L |
2,6 |
710 |
7,3 |
35 |
77 |
|
MK205-8DK.30.L |
3,5 |
710 |
9,1 |
47 |
82 |
ZIEHL-ABEGG ДВИГАТЕЛИ С ВНЕШНИМ РОТОРОМ СЕРИЯ МК 1 - (2; 4; 6 - ПОЛЮСОВ), ДАННЫЕ ПРИ 400 В, 50 ГЦ
|
Тип |
Номинальная мощность PN [кВт] |
Номинальная скорость n [об/мин] |
Номинальный ток IN [A] |
Номинальный крутящий момент MN [Нм] |
Эффективность η [%] |
|
MK077-2EK.06.L |
0,1 |
2770 |
0,77 |
0,34 |
55 |
|
MK077-2EK.09.L |
0,16 |
2770 |
1,1 |
0,55 |
68 |
|
MK092-2EK.06.L |
0,15 |
2710 |
1 |
0,53 |
69 |
|
MK092-2EK.10.L |
0,25 |
2820 |
1,5 |
0,85 |
70 |
|
MK092-2EK.14.L |
0,35 |
2760 |
2,7 |
1,2 |
61 |
|
MK074-4EK.07.L |
0,09 |
1350 |
0,68 |
0,65 |
58 |
|
MK074-4EK.10.L |
0,14 |
1360 |
1,1 |
1 |
62 |
|
MK085-4EK.05.L |
0,07 |
1260 |
0,7 |
0,55 |
44 |
|
MK085-4EK.07.L |
0,1 |
1190 |
0,86 |
0,8 |
53 |
|
MK085-4EK.10.L |
0,16 |
1330 |
1,3 |
0,72 |
54 |
|
MK106-4EK.05.L |
0,15 |
1310 |
1,1 |
1,1 |
58 |
|
MK106-4EK.07.L |
0,21 |
1330 |
1,45 |
1,5 |
63 |
|
MK106-4EK.10.L |
0,3 |
1310 |
2 |
2,2 |
64 |
|
MK106-4EK.14.L |
0,4 |
1310 |
2,9 |
2,9 |
66 |
|
MK137-4EK.07.L |
0,42 |
1250 |
3,2 |
3,2 |
66 |
|
MK137-4EK.10.L |
0,65 |
1380 |
4,3 |
4,5 |
67 |
|
MK137-4EK.15.L |
1 |
1330 |
6 |
7,2 |
65 |
|
MK137-4EK.20.L |
1,4 |
1380 |
8,5 |
9,7 |
75 |
|
MK085-6EK.05.L |
0,02 |
930 |
0,3 |
0,2 |
30 |
|
MK085-6EK.07.L |
0,04 |
910 |
0,47 |
0,4 |
40 |
|
MK085-6EK.10.L |
0,06 |
875 |
0,7 |
0,65 |
40 |
|
MK106-6EK.07.L |
0,08 |
910 |
0,75 |
0,84 |
46 |
|
MK106-6EK.10.L |
0,12 |
850 |
1,5 |
1,4 |
45 |
|
MK106-6EK.14.L |
0,3 |
840 |
2,6 |
3,4 |
50 |
|
MK137-6EK.07.L |
0,27 |
820 |
2,2 |
3,1 |
53 |
|
MK137-6EK.10.L |
0,42 |
820 |
3,4 |
4,9 |
55 |
|
MK137-6EK.15.L |
0,6 |
850 |
4,1 |
6,7 |
64 |
|
MK137-6EK.20.L |
0,9 |
840 |
5,8 |
10,2 |
68 |
СЕРИЯ MK 074 ... 205
|
Тип |
Инж. Код. |
A Ø |
B Ø |
F |
C1 |
F1 |
G1 |
G2 |
T1 |
C2 |
K |
E1 |
E |
S1 |
S |
|
MK074-35 |
1 |
98 |
75 |
4 |
5,3 |
3 |
112 |
140 |
14 |
33,5 |
103 |
128 |
90 |
Ø 6,7 |
M6 |
|
MK074-50 |
1 |
98 |
75 |
4 |
5,3 |
3 |
112 |
140 |
14 |
33,5 |
118 |
128 |
90 |
Ø 6,8 |
M6 |
|
MK077-30 |
1 |
110 |
75 |
6 |
5 |
5 |
112 |
140 |
12 |
29,5 |
105 |
128 |
90 |
M6 |
M6 |
|
MK077-45 |
1 |
110 |
75 |
6 |
5 |
5 |
112 |
140 |
12 |
29,5 |
120 |
128 |
90 |
M6 |
M6 |
|
MK085-25 |
1 |
110 |
75 |
6 |
5 |
5 |
112 |
140 |
12 |
31 |
97 |
128 |
90 |
M6 |
M6 |
|
MK085-35 |
1 |
110 |
75 |
6 |
5 |
4 |
112 |
140 |
12 |
31 |
107 |
128 |
90 |
M6 |
M6 |
|
MK085-50 |
1 |
110 |
75 |
6 |
5 |
4 |
112 |
168 |
12 |
31 |
122 |
128 |
90 |
M6 |
M6 |
|
MK092-30 |
1 |
136 |
100 |
7,5 |
8 |
4 |
138 |
168 |
14 |
36,5 |
114 |
154 |
115 |
M6 |
M6 |
|
MK092-50 |
1 |
136 |
100 |
7,5 |
8 |
6 |
138 |
168 |
14 |
36,5 |
134 |
154 |
115 |
M6 |
M6 |
|
MK092-70 |
1 |
136 |
100 |
7,5 |
8 |
6 |
138 |
168 |
14 |
36,5 |
153 |
154 |
115 |
M6 |
M6 |
|
MK106-25 |
1 |
136 |
100 |
7,5 |
7,5 |
6 |
138 |
168 |
14 |
36 |
107 |
154 |
115 |
M6 |
M6 |
|
MK106-35 |
1 |
136 |
100 |
7,5 |
7,5 |
5 |
138 |
168 |
14 |
36 |
116 |
154 |
115 |
M6 |
M6 |
|
MK106-50 |
1 |
136 |
100 |
7,5 |
7,5 |
5 |
138 |
168 |
14 |
36 |
136 |
154 |
115 |
M6 |
M6 |
|
MK106-70 |
1 |
136 |
100 |
7,5 |
7,5 |
5 |
138 |
190 |
14 |
36 |
156 |
154 |
115 |
M6 |
M6 |
|
MK115-60 |
1 |
151 |
110 |
6 |
7 |
10 |
160 |
190 |
15 |
45 |
156 |
175 |
135 |
M6 |
M8 |
|
MK115-85 |
1 |
151 |
110 |
6 |
7 |
10 |
160 |
190 |
15 |
45 |
181 |
175 |
135 |
M6 |
M8 |
|
MK137-35 |
2 |
183 |
140 |
6 |
9 |
10 |
188 |
230 |
18 |
47 |
142 |
210 |
162 |
M8 |
M10 |
|
MK137-50 |
2 |
183 |
140 |
6 |
9 |
10 |
188 |
230 |
18 |
47 |
157 |
210 |
162 |
M8 |
M10 |
|
MK137-75 |
2 |
183 |
140 |
6 |
9 |
10 |
188 |
230 |
18 |
47 |
182 |
210 |
162 |
M8 |
M10 |
|
MK137-100 |
2 |
183 |
140 |
6 |
9 |
10 |
218 |
230 |
18 |
47 |
207 |
210 |
162 |
M8 |
M10 |
|
MK165-55 |
2 |
216 |
160 |
6 |
10,5 |
10 |
218 |
265 |
20 |
53 |
185 |
245 |
190 |
M8 |
M12 |
|
MK165-90 |
2 |
216 |
160 |
7 |
10,5 |
5 |
218 |
265 |
20 |
53 |
220 |
245 |
190 |
M8 |
M12 |
|
MK165-120 |
2 |
216 |
160 |
7 |
10,5 |
5 |
278 |
265 |
20 |
53 |
250 |
245 |
190 |
M8 |
M12 |
|
MK205-110 |
2 |
256 |
190 |
4 |
16 |
5 |
278 |
370 |
22 |
92,5 |
288 |
346 |
220 |
M12 |
M12 |
|
MK205-150 |
2 |
256 |
190 |
4 |
16 |
5 |
278 |
370 |
22 |
92,5 |
328 |
346 |
220 |
M12 |
M12 |
РАСШИФРОВКА ТИПОРАЗМЕРОВ
Купить осевые вентиляторы Ziehl-Abegg серии FE3owlet Bioniс, узнать цену и больше информации о продукте Вы можете обратившись к нашим специалистам +375 29 616 98 59
| Основные | |
|---|---|
| Производитель | Ziehl-Abegg |
| Страна производитель | Германия |
| Гарантийный срок | 12 мес |
| Вес | 22 кг |
| Потребляемая мощность | 0.33 кВт |
| Напряжение сети | 220~240 В, 380~400 В |
| Частота тока | 50 Гц |
| Степень защиты IP | 55 |
| Уровень шума | 90 дБ |
| Максимальная температура окружающей среды | 98 град. |
| Минимальная температура окружающей среды | 30 град. |
| Максимальное рабочее давление | 750 Па |
| Минимальное рабочее давление | 400 Па |
| Производительность | 30000 куб. м/час |
| Тип конструкции промышленного вентилятора | Осевой(Аксиальный) |
| Тип промышленного вентилятора по исполнению | Многозональный |
| Максимальная запыленность воздуха | 287 мг/куб.м |
| Частота вращения | 900 об/мин |
| Коэффициент полезного действия | 99 % |
| Тип канала | Круглый |
| Тип электродвигателя | Асинхронный трёхфазный |
| Габаритные размеры | |
| Ширина | 925 мм |
| Длина | 620 мм |
| Высота | 324 мм |
| Дополнительные характеристики | |
| Взрывозащищенное исполнение | Да |
| Пожаробезопасное исполнение | Да |
| Пылезащищеное исполнение | Да |
| Шахтное исполнение | Да |
- Цена: от 452 руб.
- Под заказ
- Оптом и в розницу
Отправка с 24 мая 2024от 452 руб.
Показать оптовые цены- +375 (29) 616-98-59
Частное торгово-производственное унитарное предприятие "АйБиГрупп" (Частное предприятие "АйБиГрупп")
220104, РБ, г.Минск, ул.П.Глебки,11, Литер В 2\к, 1этаж, пом.17
Дата регистрации в Торговом реестре/Реестре бытовых услуг: Не подлежит занесению в реестр
Номер в Торговом реестре/Реестре бытовых услуг: Не подлежит занесению в реестр, Республика Беларусь
УНП: 190935599
Регистрационный орган: Минский городской исполнительный комитет
Дата регистрации компании: 13.12.2007
Местонахождение книги замечаний и предложений: 220104, г. Минск, ул. Жудро,61-2
Режим работы:
| День | Время работы |
|---|---|
| Понедельник | 10:00-18:00 |
| Вторник | 10:00-18:00 |
| Среда | 10:00-18:00 |
| Четверг | 10:00-18:00 |
| Пятница | 10:00-18:00 |
| Суббота | Выходной |
| Воскресенье | Выходной |
Асинхронный двигатель низкого напряжения с внешним ротором серии МК . Ziehl-Abegg
