Вентиляторы для овощехранилищ
Описание
МАРКИРОВКА
1- ВВН: Вентилятор осевой высоконапорный
2- Номер вентилятора, число соответствующее проход-
ному сечению корпуса, в миллиметрах
3- Мощность электродвигателя, Вт
4- Количество полюсов электродвигателя (параметр
напрямую связан частотой вращения вала)
5- Напряжение питания электродвигателя 380В
6- Исполнение корпуса (по умолчанию квадратный, К-
круглый корпус)
Назначение
Вентиляторы осевые ВВН применяются при строительстве или реконструкции промышленных хранилищ овощей и фруктов.
Конструкция

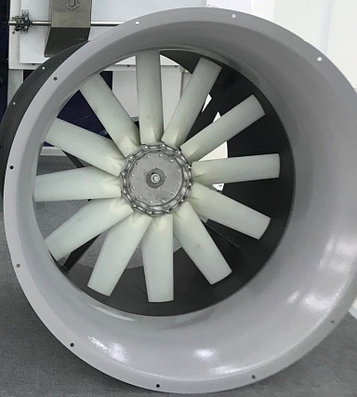

Осевые вентиляторы состоят из четырех основных элементов: рабочего колеса, корпуса и асинхронного электродвигателя, размещенного в корпусе.
Корпус вентиляторов выполнен из оцинкованной стали с полимерным покрытием, с одной стороны расположен плоский фланец для крепления на плоскую поверхность, с другой диффузор.

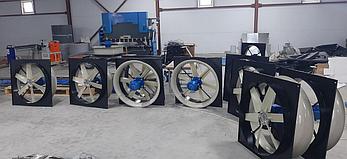

Вентиляторы имеют два типа исполнения корпуса: квадратный и круглый.
Рабочее колесо выполнено с поворотными лопатками, угол установки лопаток регулируется для получения максимального КПД. Лопатки выполнены объемными, литьем под давлением из армированного стекловолокном пластика.
В качестве привода используются трехфазные асинхронные электродвигатели с короткозамкнутым ротором серии АИР.
По направлению потока воздуха вентиляторы разделяются на приточные и вытяжные.
Вентилятор приточный: вентилятор, поток воздуха в котором движется по направлению от рабочего колеса к двигателю.
Вентилятор вытяжной: вентилятор, поток воздуха в котором движется по направлению от двигателя к рабочему колесу.
Условия эксплуатации
Вентиляторы осевые ВВН предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 45 оС, содержащих твердые примеси не более 100 мг/м3 , не содержащих липких и волокнистых материалов, в условиях умеренного климата 1-ой категории размещения по ГОСТ 15150-69 с температу- рой окружающей среды от минус 40 до плюс 45 оС.
Характеристики
ВВН-450
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
|
1 |
4 |
0,37 |
1,2 |
40 |
18 |
|
2 |
0,55 |
1,7 |
50 |
20 |
ВВН-560
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
|
1 |
4 |
0,75 |
2,1 |
32,5 |
30 |
|
2 |
1,1 |
2,8 |
40 |
32 |
|
|
3 |
1,5 |
3,6 |
45 |
34 |
ВВН-630
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
|
1 |
4 |
1,1 |
2,8 |
32,5 |
36 |
|
2 |
1,5 |
3,6 |
40 |
38 |
|
|
3 |
2,2 |
5,2 |
45 |
41 |
ВВН-710
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
|
1 |
4 |
1,1 |
2,8 |
25 |
40 |
|
2 |
1,5 |
3,6 |
30 |
42 |
|
|
3 |
2,2 |
5,2 |
37,5 |
48 |
|
|
4 |
3 |
6,8 |
45 |
53 |
|
|
5 |
4 |
8,5 |
50 |
59 |
ВВН-800
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
|
1 |
4 |
1,5 |
3,6 |
25 |
48 |
|
2 |
2,2 |
5,2 |
30 |
52 |
|
|
3 |
3 |
6,8 |
35 |
57 |
|
|
4 |
4 |
8,5 |
40 |
63 |
|
|
5 |
5,5 |
11,1 |
45 |
72 |
|
|
6 |
7,5 |
15,7 |
50 |
87 |
ВВН-900
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более
(кг) |
|
1 |
4 |
3 |
6,8 |
32,5 |
74 |
|
2 |
4 |
8,5 |
35 |
80 |
|
|
3 |
5,5 |
11,3 |
40 |
89 |
|
|
4 |
7,5 |
15,7 |
45 |
109 |
|
|
5 |
11 |
22,8 |
50 |
122 |
ВВН-1000
|
Номер кривой |
Число полюсов |
Мощность уст.
(кВт) |
Ток при 380В
(А) |
Угол установки
(град.) |
Масса, не более (кг) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1 |
4 |
3 |
6,8 |
30 |
81 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2 |
4 |
8,5 |
32,5 |
87 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3 |
5,5 |
11,3 |
37,5 |
105 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4 |
7,5 |
15,7 |
40 |
120 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 |
11 |
22,8 |
45 |
132 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
6 |
15 |
30,1 |
50 |
163
Аэродинамические характеристикиВВН-450
ВВН-560
ВВН-630
ВВН-710
ВВН-800
ВВН-900
ВВН-1000
РазмерыВВН-450
|
| Основные | |
|---|---|
| Производитель | АйБиГрупп |
| Страна производитель | Беларусь |
| Способ установки | Настенный |
| Класс защиты корпусов электронного оборудования | IP65 |
| Материал корпуса | Сталь |
| Цвет | Белый |
| Гарантийный срок | 12 мес |
