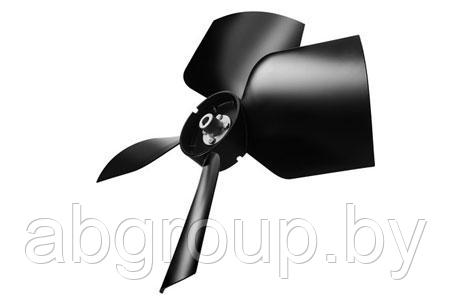

Рабочие колеса (лопости) Multi-Wing M серия

Применения вентиляторов Multi-wing серии M:



Вентиляторы данной серии выпускаются в спектре от 30 см до 50.8 см диаметром. Конструктивно серия Multi-wing M задумывалась для небольших теплообменников, например для воздушных конденсаторов охлаждения, охладителей масла или сухих охладителей. Из-за производства лопастей из полиамида с добавлением стекловолокна оправданным является использование импеллеров данной серии в испарительных системах в условиях невысокой температуры. При работе вентилятора на небольших оборотах создается большой воздушный поток в сочетании с достаточно тихой работой – это предопределило широкую популярность данной серии.



Сфера применения:

• радиаторы охлаждения
• воздушные охладительные конденсаторы
• сухие вентиляторные градирни



Конструкция вентиляторов Multi-wing серии M:

• лопасти отличаются широким профилем
• 4 угла установки наклона импеллера
• парная структура лопастей
• лопасти могут быть доступны в 40, 35 и 30 градусах наклона
• вариант вращения лопастей – только часовая стрелка при ориентировании на воздушный поток
• цельно изготовленная из алюминиевого сплава ступица может быть и в свободном, и в фиксированном варианте исполнения



Материал ступиц – алюминиевый сплав EN AC-Al Si12Cu1(Fe), лопасти - PAGI.



Маркировка	Материал	Диапазон температур
AL	Алюминий	-60°C...+245°C
	Aluminium, EN AC-Al Si12Cu1(Fe)
PAG	Полиамид укрепленный стекловолокном	-40°C...+120°C
	Glass Reinforced Polyamide
PAGAS	Полиамид укрепленный стекловолокном, противовзрывной	-40°C...+110°C
	Anti Static Glass Reinforced Polyamide
PAGI	Полиамид укрепленый стекловолокном индустриального качества	-40°C...+110°C
	Glass Reinforced Polyamide, Industrial quality
PAGST	Полиамид укрепленный стекловолокном, стабилизированноl конструкции	-40°C...+110°C
	Vibration Stabilised Glass Reinforced Polyamide
PPG	Полипропилен усиленный стекловолокном	-10°C...+90°C
	Glass Reinforced Polypropylene



Профили лопастей вентиляторов Multi-wing серии M:

• Расширяющийся профиль: 8M





Аэродинамические характеристики вентиляторов Multi-wing серии M:







Габаритные размеры вентиляторов Multi-wing серии M:





Позиция в ступице	d1	s	Макс. диам., мм	Ø Отверстия	Размер ступицы, мм
4	55	4	508	0-16	32
4	55	4	508	17-24	42



Передняя кромка v+2
Угол	30°	35°	40°
8M	29	37	45



Задняя кромка v+2
Угол	30°	35°	40°
8M	55	60	67
