Рабочие колеса (лопости) Multi-Wing G серия

Применения вентиляторов Multi-wing серии G:

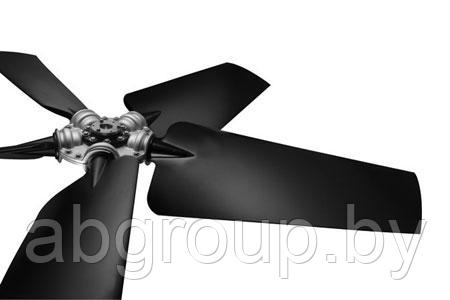

Одними из самых больших термопластических импеллеров (вентиляторов) является Multi-wing серии G. Они предназначены для крупных систем охлаждения, к примеру, для конденсаторов и сухих градирен. Еще эти вентиляторы могут быть применены в промышленной сфере в конструкции теплообменников. Данная серия включает в себя изделия диаметром от 980мм до 2746мм.



Области применения:

• Охладительные башни.
• Охлаждение для двигателей.
• Компрессоры.
• Вентиляция промышленного типа.
• Сельское хозяйство.
• Радиаторы.



Конструкция вентиляторов Multi-wing серии G:

• Лопасти различной величины и конструкции.
• Угол наклона изменяется в диапазоне 15 – 50 градусов.
• Возможен любой способ монтажа.
• Доступны в проведении из втулок литых приспособленные под три, пять, шесть и восемь лопастей.



При производстве составляющих втулок применяется EN AC-Al Si12(a) — силуминовый сплав. Они отливаются в особые формы под большим давлением. Лопасти вентилятора Multi-wing серии G выполнены из разных материалов: PAGAS, PAG, PPG. Благодаря применению нескольких материалов удается получить любую температуру и скорость.



Маркировка	Материал	Диапазон температур
AL	Алюминий	-60°C...+245°C
	Aluminium, EN AC-Al Si12Cu1(Fe)
PAG	Полиамид укрепленный стекловолокном	-40°C...+120°C
	Glass Reinforced Polyamide
PAGAS	Полиамид укрепленный стекловолокном, противовзрывной	-40°C...+110°C
	Anti Static Glass Reinforced Polyamide
PAGI	Полиамид укрепленый стекловолокном индустриального качества	-40°C...+110°C
	Glass Reinforced Polyamide, Industrial quality
PAGST	Полиамид укрепленный стекловолокном, стабилизированноl конструкции	-40°C...+110°C
	Vibration Stabilised Glass Reinforced Polyamide
PPG	Полипропилен усиленный стекловолокном	-10°C...+90°C
	Glass Reinforced Polypropylene



Профили лопастей вентиляторов Multi-wing серии G:

• Аэродинамический: 10G
• Серповидный: 1G





Аэродинамические характеристики вентиляторов Multi-wing серии G:







Габаритные размеры вентиляторов Multi-wing серии G:





Позиция в ступице	d1	s	1G* max. диаметр, мм	10G max. диаметр, мм	Ø отверстия min-max	Размер ступицы, мм
3, 5	380	26	2220	2430	12,7 - 66,68	60
3, 5	380	26	2220	2430	67-80	60
3, 5	380	26	2220	2430	37-80	112
3, 5	380	26	2220	2430	47-80	142
3, 5	380	26	2220	2430	38-80, 90	172
6	480	26	2320	2530	12,7 - 66,68	60
6	480	26	2320	2530	67-80	60
6	480	26	2320	2530	37-80	112
6	480	26	2320	2530	47-80	142
6	480	26	2320	2530	38-80, 90	172
8	696	26	2536	2746	12,7 - 66,68	60
8	696	26	2320	2746	67-80	60
8	696	26	2320	2746	37-80	112
8	696	26	2320	2746	47-80	142
8	696	26	2320	2746	38-80, 90	172



Передняя кромка v+6
Угол	20°	25°	30°	35°	40°	45°	50°
10G	46	58	70	81	93	104	114
1G	45	53	62	71	79	87	94



Задняя кромка v+6
Угол	20°	25°	30°	35°	40°	45°	50°
10G	105	125	144	162	179	194	208
1G	152	183	212	239	264	288	309
