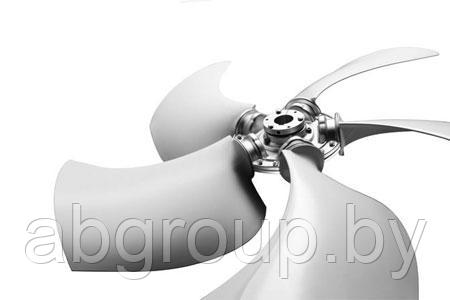

Рабочие колеса (лопости) Multi-Wing W серия



Применения вентиляторов Multi-wing серии W:



Multi-wing выпускает лопасти для систем катушечного типа со сравнительно небольшим расходом энергии и моторами, работающими на низких скоростях. Также данные импеллеры можно ставить в высокопроизводительных аэродинамических установках — оборудование для просушивания дерева, переносные радиаторы и т.п. Вентиляторы Multi-wing серии W отличаются малым весом, значительной шириной и высокой надежностью.



Сферы применения:

• Сельское хозяйство.
• Предприятия промышленного назначения.
• Опрыскиватели.
• Охлаждение для двигателей.
• Вытяжные вентиляторы.
• Радиаторы.
• Компрессоры.



Серия типа W включает в себя импеллеры, диаметр которых составляет от 560мм до 2141мм Изделия данной серии способны выполнять широкий перечень функций. Это возможно благодаря тому, что используется шесть разных видов лопастей. В итоге почти для любой системы удается подобрать наиболее подходящую установку.



Конструкция вентиляторов Multi-wing серии W:

• 9 лопастей. Все они различаются между собой по размеру и конструкции. Угол наклона регулируется.
• Большая часть импеллеров доступна в двух вариантах — вращение против часовой и по часовой стрелке.
• Особая система установки угла наклона. Наклон варьируется от 20 до 50 градусов. Во многих импеллерах возможно изменение угла наклона — до 1 градуса.
• 7 втулок разных размеров (3,4,5,6,8,10 и 13 лопастей, которые установлены симметрично). Каждая из втулок предлагается и в свободной, и в фиксированной конфигурации.
• Уникальные цоколи втулок из алюминия, которые выдерживают большие нагрузки. Такие цоколи широко применяются в стрессовом оборудовании при больших температурах.



Для изготовления элементов втулок используется сплав силумина — EN AC-Al Si12Cu1(Fe). Они отливаются в специальные формы под высоким давлением. Лопасти вентилятора Multi-wing серии W выполнены из пяти материалов: PAG, PPG, AL, PAGAS, PAGST. Благодаря использованию нескольких материалов обеспечивается разная скорость и температура.



Маркировка	Материал	Диапазон температур
AL	Алюминий	-60°C...+245°C
	Aluminium, EN AC-Al Si12Cu1(Fe)
PAG	Полиамид укрепленный стекловолокном	-40°C...+120°C
	Glass Reinforced Polyamide
PAGAS	Полиамид укрепленный стекловолокном, противовзрывной	-40°C...+110°C
	Anti Static Glass Reinforced Polyamide
PAGI	Полиамид укрепленый стекловолокном индустриального качества	-40°C...+110°C
	Glass Reinforced Polyamide, Industrial quality
PAGST	Полиамид укрепленный стекловолокном, стабилизированноl конструкции	-40°C...+110°C
	Vibration Stabilised Glass Reinforced Polyamide
PPG	Полипропилен усиленный стекловолокном	-10°C...+90°C
	Glass Reinforced Polypropylene



Профили лопастей вентиляторов Multi-wing серии W:

• Аэродинамический: 5W, 6W, 7W, 9W
• Серповидный: 1W, 2W, 3W
• Широкий профиль: 8W
• Реверсивный: TR11W





Аэродинамические характеристики вентиляторов Multi-wing серии W:







Габаритные размеры вентиляторов Multi-wing серии W:





Номер позиции в ступице	d1	s	Тип лопасти
			1W	2W	3W	5W	6W*	7W	8W	9W*	TR11W
3 - 5 LP	200	8	905-111	-	-	-	1158	-	1226	-	-
6	200	15,4	968-985	1240-1251	1785	1120	1232	1536	1300	1785	1250
6 HP	274	15,4	-	-		1120	1250	-	-	1600	1250
8	380	15,4	1065-1082	1335-1355	1878-1890	1226	1338	1642	1406	1891	1356
8 HP	380	15,4	-	-	-	1226	1356	-	-	1706	1356
10	470	17	1149-1165	1417-1444	1960-1981	1316	1428	1732	1496	1981	1446
10 HP	470	17	-	-	-	1316	1446	-	-	1796	1446
13	630	25	1298-1311	1559-1592	2097-2144	1476	1588	1892	1656	2141	1606



Передняя кромка v+6
Угол	15°	20°	25°	30°	35°	40°	45°	50°
1W	25	29	32	35	39	41*	44*	46*
2W	38	43	47	52*	56*	59*	63*	65*
3W	-	61	68	75	81	87	92	96
5W	-	33	39	45	51	57	62	67
6W	-	-	33	39	45	52	57	63
7W	-	25	30	36	42	47	52	57
8W	14	22	32	41	50	59	68	75
9W	-	30	37	45	52	59	66	72
TR11W	-	40	47	55	61	68	74	80



Задняя кромка v+6
Угол	15°	20°	25°	30°	35°	40°	45°	50°
1W	43	50	58	65	74	85	95	108
2W	80	88	102	116	131	144	157	170
3W	-	126	148	170	192	213	232	250
5W	-	62	70	78	85	92	98	103
6W	-	-	68	78	86	95	102	109
7W	-	63	72	81	89	96	103	109
8W	49	58	66	74	81	88	94	100
9W	-	72	84	95	105	115	123	131
TR11W	-	40	47	55	61	68	74	80
