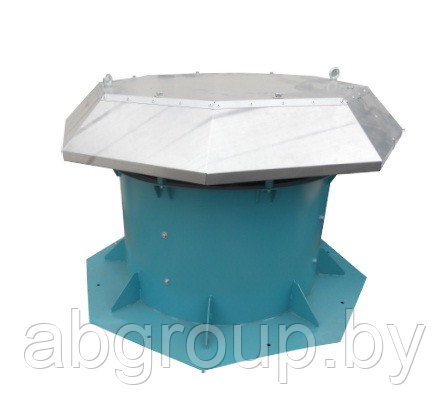

Крышные вентиляторы ВКОП 25-188М

  • В наличии
  • Оптом и в розницу

от 98 руб.

Показать оптовые цены
+375 (17) 319-50-34
  • +375 (29) 616-98-59
возврат товара в течение 14 дней по договоренности
Крышные вентиляторы ВКОП 25-188М
Крышные вентиляторы ВКОП 25-188МВ наличии
от 98 руб.
+375 (17) 319-50-34
  • +375 (29) 616-98-59
Купить

Описание

Гарантийный срок эксплуатации: 18 месяцев

ВКОП 25-188М – вентилятор крышного типа. Размещается на кровельном покрытии крыши. Таким образом, идет прямое попадание воздуха с технического слоя (подкровельного) на коридоры с лестницами и шахты. Таким образом, созданное давление (избыточное) в этих частях здания обезопасит от попадания дыма.

Преимущества:



- алюминиевое или композиционное колесо с поворотными литыми объемными лопатками
- производительность от 13 до 92 тыс. м3/час
- короткий и длинный корпуса
- уменьшенный вес
- значительно сниженная нагрузка на подшипники
- низкий шум





Применение:

Вентиляторы ВКОП 25-188М производятся по ТУ BY 200061970.031-2014 и являются усовершенствованной модификацией вентиляторов ВКОП 25-188.

Применение в вентиляторах ВКОП 25-188М рабочего колеса с высокоэффективной формой лопастей 5ZL с поворотными литыми объемными лопатками позволило повысить производительность, снизить шум и улучшить аэродинамические характеристики. В виду того, что профиль лопатки обеспечивают одинаковые углы натекания потока по всему радиусу вентилятора, применение направляющего агрегата (НА) не является обязательным.



Условия эксплуатации:

- температура окружающей среды от -40 до +40 С
-среднее значение вибростойкости внешних источников в местах установки вентилятора не более 2 мм/ч
-категория размещения (У) и (УХЛ)



ВКОП 25-188(1) -8М(2) - (3) 1-1(4)

1 ВКОП 25-188 - вентилятор осевой для подпора воздуха
2 8 - типоразмер
3 1- исполнение двигателя
Исполнение корпуса 1 - короткий корпус, 2 - длинный корпус

  Технические характеристики



Название

Подача

воздуха,

тыс м3/час

Полное

давление,

Па

Мощность

электродвигателя,

кВт

Частота

вращения,

об/мин

Уровень

шума*,

дБ(А)

Вес,

(1*)

кг

   Вес,

(2*)

кг

ВКОП 25-188-8М-1 13,0-27,0 385-125 2,2 1500 91 65 68
ВКОП 25-188-8М-2  17,0-32,0 410-170 3,0 1500 91 69 72
ВКОП 25-188-8М-3 19,5-34,5 440-220 4,0 1500 95 78 81
ВКОП 25-188-8М-4  25,0-42,0 470-310 5,5 1500 97 100 111
ВКОП 25-188-8М-5  25,5-44,5 570-360 7,5 1500 98 132 135
ВКОП 25-188-8М-6 30,0-47,5 560-420 11,0 1500 98 146 149
ВКОП 25-188-9М-1 18,0-40,0 435-180 4,0 1500 94 80 86
ВКОП 25-188-9М-2 24,0-47,0 450-250 5,5 1500 96 111 118
ВКОП 25-188-9М-3 30,0-54,0 500-340 7,5 1500 101 135 142
ВКОП 25-188-9М-4 33,0-57,5 570-380 11,0 1500 103 147 154
ВКОП 25-188-10М-1 25,0-50,0 450-190 5,5 1500 101 115 123
ВКОП 25-188-10М-2 32,0-59,0 500-270 7,5 1500 101 139 147
ВКОП 25-188-10М-3 40,0-70,0 560-370 11,0 1500 104 151 159
ВКОП 25-188-10М-4 44,0-75,0 660-430 15,0 1500 109 199 213
ВКОП 25-188-11,2М-1 19,0-46,0 350-100 4,0 1000 95 130 139
ВКОП 25-188-11,2М-2 24,0-57,0 360-150 5,5 1000 95 153 162
ВКОП 25-188-11,2М-3 28,0-66,5 370-215 7,5 1000 96 167 176
ВКОП 25-188-11,2М-4 34,0-78,0 390-285 11,0 1000 96 215 230
ВКОП 25-188-12,5М-1 30,0-61,0 425-115 7,5 1000 97 178 189
ВКОП 25-188-12,5М-2 35,0-77,0 490-170 11,0 1000 98 228 245
ВКОП 25-188-12,5-М-3 39,0-92,0 525-260 15,0 1000 99 251 268

   * Уровень звукового давления на расстоянии 3м, дБ(А)

   *1- короткий корпус (исполнение 1)

   *2-длинный корпус (исполнение 2)





Габаритные и присоединительные размеры







Название

D,

мм

D1,

мм

D2,

мм

d2,

мм

H,

мм

(*1)

Н,

мм

(*2)

h1,

мм

h2,

мм

h3,

мм

(*1)

h3,

мм

(*2)

L1,

мм

L2,

мм

ВКОП 25-188-8М 800 850 1072 10 1225 1375 250 625 350 500 1190 1150
ВКОП-25-188-9М 900 940 1072 10 1440 1640 275 815 350 550 1320 1315
ВКОП 25-188-10М 1000 1040 1272 12 1515 1715 300 815 400 600 1480 1475
ВКОП 25-188-11,2М 1120 1170 1272 12 1545 1805 330 815 400 660 1665 1655
ВКОП 25-188-12,5М 1250 1295 1522 12 1795 2020 345 950 500 725 1840 1835

   *1- короткий корпус (исполнение 1)

   *2-длинный корпус (исполнение 2)





Конструктивное исполнение

Вентиляторы ВКОП 25-188М изготавливаются по:
ТУ BY 200061970.031-2014




Аэродинамические характеристики





Характеристики

Основные
Гарантийный срок 12 мес
Вес5 кг
Страна производительБеларусь
Тип каналаКруглый
