Стаканы монтажные СТМ 2014

Гарантийный срок эксплуатации: 18 месяцев

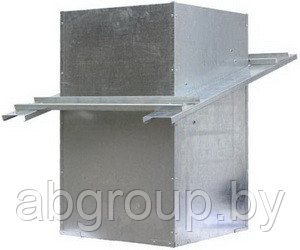

Монтажный стакан СТМ – это сборный корпус для установки крышного вентилятора. Установить конструкцию возможно на любом типе кровли, и под любым углом. Стакан монтажный может быть утепленным (начинен минеральной ватой 30 мм). Могут изготавливаться в коррозионностойком исполнение. Сверху предусмотрены отверстия для крепления вентилятора, снизу для крепления клапана, поддона, гибкой вставки или другого элемента систем вентиляции.

Применение:

Для облегчения монтажа крышных вентиляторов разработана специальная конструкция стакана монтажного СТМ, применяемого на любом типе кровли зданий.

Конструкция:

Стакан монтажный представляет собой сборную конструкцию, состоящую из жесткого каркаса, внутри которого расположены воздуховод квадратного сечения и клапан (при необходимости). Боковые стороны конструкции закрыты панелями, а между ними и воздуховодом находится термо-шумоизоляционный материал. Нижняя часть СТМ имеет опорную плиту, выполненную из гнутого профиля швеллерного сечения для установки системы на несущую часть кровли. Верхняя часть СТМ оборудована фланцем с квадратным отверстием в центре и четырьмя отверстиями по углам фланца, совпадающими с присоединительными отверстиями вентиляторов. Для установки крышного вентилятора на кровле с уклоном предусмотрено исполнение стакана под углом.

СТМ(1) - 2(2) - Н(3) - 040(4) - 0(5)



1 СТМ - стакан монтажный
2 2 - типоразмер

3 - Исполнение: Н - общепромышленное, К1 - коррозионностойкое, В - взрывозащищенное, ВК1 - взрывозащищенное коррозионностойкое



4 - Компоновка

без утеплителя:
000- без выпуска воздуховода, без клапана;
утепленный:
010 - клапан сверху, с выпуском воздуховода,
011 - клапан сверху, без выпуска воздуховода,
020 - клапан снизу, с выпуском воздуховода,
021 - клапан снизу, без выпуска воздуховода,
030 - клапан обратный сверху, с выпуском воздуховода,
031 - клапан обратный сверху, без выпуска воздуховода,
040 - без клапана, с выпуском воздуховода,
041 - без клапана, без выпуска воздуховода,
050 - клапан снизу, с пластинами шумоглушителя, с выпуском воздуховода,
060 - без клапана, с пластинами шумоглушителя, с выпуском воздуховода


5 - Защитная сетка: С - с сеткой, 0 - не комплектуется

Компоновка 000 без клапана и без воздуховода



Компоновка 010 с клапаном установленным вверху



Компоновка 011 с клапаном установленным вверху и без опускания воздуховода в проем



Компоновка 020 с клапаном установленным внизу



Компоновка 030 с обратным клапаном «на вытяжку»



Компоновка 031 с обратным клапаном и без опускания воздуховода в проем



Компоновка 040 без клапана



Компоновка 041 без клапана и без опускание воздуховода в проем



Компоновка 050



Компоновка 060

Обозначение Крышный вентилятор А, мм В, мм С, мм L, мм Н1, мм H, мм  h, мм d, мм
ВКРМ ВКР/ВКРФ
СТМ-1 - 190; 225 245 485 325 265 610 350 260 М8
СТМ-2 2,5; 2,8; 3,15 280; 310 330 645 425 360 650 350 260 М8
СТМ-3 3,55; 4,0 355; 400 450 775 554 495 900 600 305 М10
СТМ-4 4,5; 5,0 450; 500 535 845 625 565 1000 600 305 М10
СТМ-5 5,6; 6,3 560; 630 750 1200 895 835 1000 600 365 М10
СТМ-6 7,1; 8,0 - 840 1285 985 925 1100 600 405 М10

Характеристики

Основные атрибуты
Гарантийный срок 12 мес
Вес7 кг
Производитель Тепломаш
Пользовательские характеристики
Страна производительроссия
Основные
ЦветБелый
Тип шумоглушителя по форме воздуховодаКруглый
Тип шумоглушителя по конструкцииПластинчатый
